Для послеуборочной подработки зерновых культур используется специальное оборудование - зерносушилки. Они бывают разных типов, но самыми распространенными и популярными считаются сушилки для зерна шахтного типа. Они обеспечивают стабильный и равномерный обдув зерна и подходят для использования на любых предприятиях сельскохозяйственной и пищевой промышленности. Такое оборудование состоит из трех зон: нагрева, сушки и охлаждения. Из-за того, что в шахте зерно проходит слоем в 14 см, оно равномерно просушивается, при этом топливные затраты минимальные.

Преимущества шахтных зерносушилок

Оборудование оснащено системами аспирации и теплоизоляции. В минимальную комплектацию обязательно включены необходимые элементы, которые позволяют начать сушку зерна сразу же после установки оборудования. Шахтные зерносушилки могут оснащаться пультом автоматического управления, позволяющим сэкономить на труде персонала. У шахтных сушилок есть и другие преимущества:

  • позволяют сушить любые сыпучие культуры;
  • низкие операционные затраты;
  • стоимость инвестиций средняя;
  • равномерность просушивания;
  • сушение подогретым воздухом;
  • при наличии рециркуляции возможна сушка очень влажных культур;
  • есть возможность использовать рекуперацию, то есть возвращать подогретый воздух назад в сушилку.

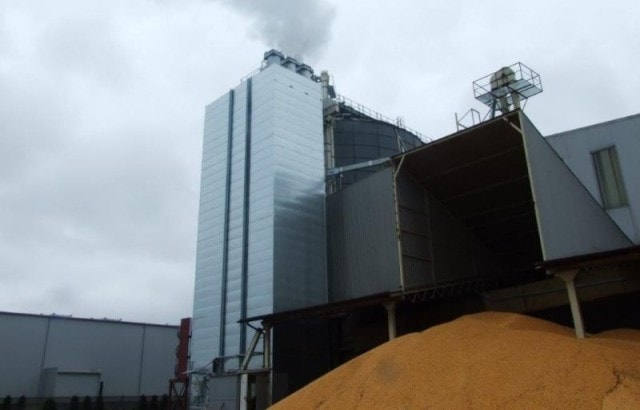

Сушилки для зерна шахтного типа: устройство, принцип работы - фото1

Принцип работы и устройство

Принцип работы рассмотрим на примере сушилки зерна от Вариант АБ. Предварительно очищенное зерно подается в шахту. Там слой продукта обдувается подогретым потоком воздуха, который поступает из подводящих коробов. Они расположены вместе с отводящими коробами в шахматном порядке и снизу открыты. За коробами есть вертикальные перегородки, которые разбивают поступающий материал на отдельные потоки. Благодаря этому он равномерно перемещается по всей высоте шахты и не образует застойных зон. Отработанный воздух с помощью вентилятора отправляется через отводящие короба в циклон.

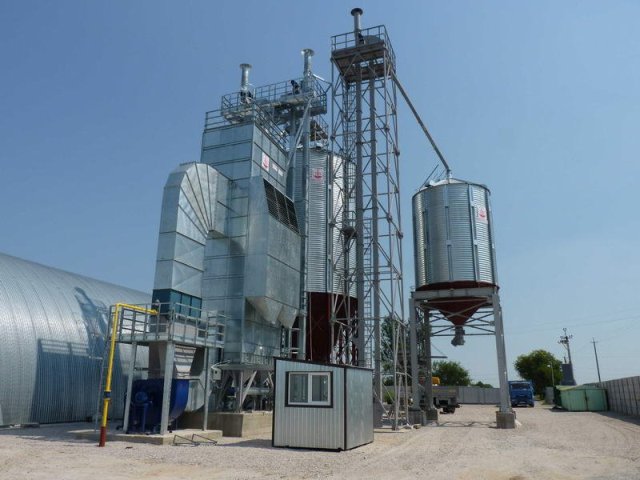

Сушилки для зерна шахтного типа: устройство, принцип работы - фото2

За тем, сколько по времени зерну нужно находиться в шахте, отвечает разгрузочное устройство. После сушки при помощи винтового конвейера продукт подается в нории, далее его отправляют либо повторно на сушку в шахту, либо в емкость для уже высушенного зерна. Отметим, зерносушилка шахтного типа делится на три зоны: первые две отвечают за сушку, а третья за охлаждение зерна. В первой температура воздуха регулируется форсункой теплоблока и здесь с продукта убирается поверхностная влага. Капиллярная влага убирается во второй зоне, поскольку температура тут обычно ниже и регулируется она при помощи заслонок, которые установлены в подводящем канале.

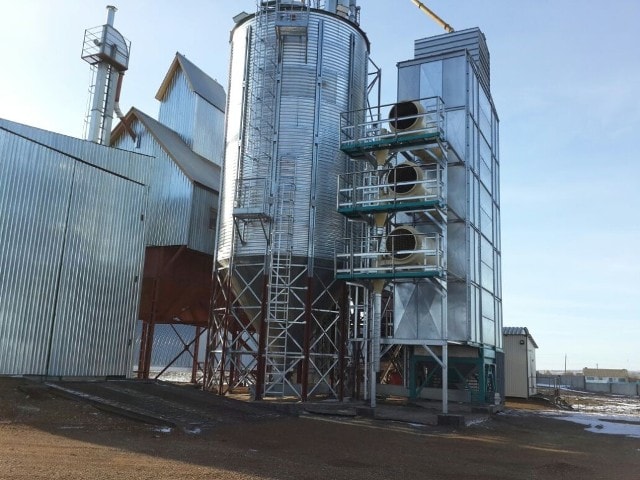

Сушилки для зерна шахтного типа: устройство, принцип работы - фото3

В конструкцию зерносушилок шахтных обычно входят две вертикальные шахты с загрузочным устройством, а также надсушильный бункер, сушильная и охлаждающие камеры, разгрузочный механизм, транспортер для выгрузки, топка с теплообменником, вентиляторы (два центробежных и два для охлаждения), нории.

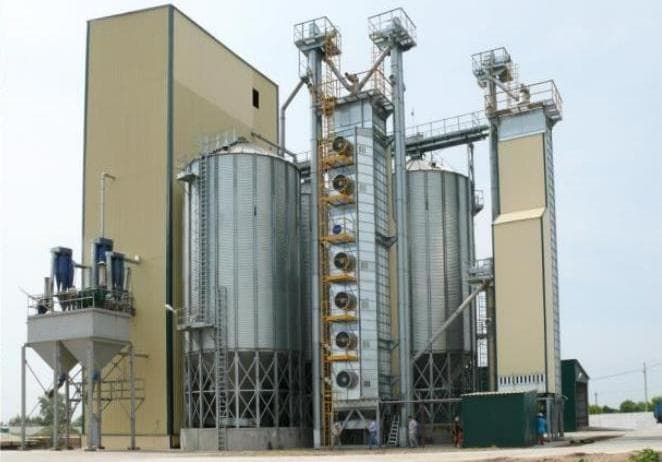

Сушилки для зерна шахтного типа: устройство, принцип работы - фото4

За один цикл работы зерносушилки такого типа влажность сыпучих продуктов достигается до 35%, при этом его травмирование и дробление полностью исключается. Работает такое оборудование, в зависимости от модели, на разном топливе. Может применяться природный газ, дизельное топливо или сжиженный газ, причем расход его достаточно невелик. Есть модели, работающие от электродвигателя. Данное оборудование отличается большим сроком эксплуатации, низким уровнем вибрации и шума. Качественная аспирация обеспечивает безопасность работы. Шахтные зерносушилки автоматизированы, поэтому для их обслуживания достаточно двух человек.

В следующих статьях мы продолжим сельскохозяйственную тематику, и рассмотрим промышленные системы вентиляции коровников: вентиляционные шторы, окна, вентиляторы для охлаждения животных и т.д.
