Отладочные платы: что это такое, особенности, применение

Отладочные платы: что это такое, особенности, применение

Отладочная плата – это специально-собранное устройство, которое использует максимальное количество узлов микроконтроллера для тестирования. При этом она обязательно имеет орган управления и контроля, которые могут работать в ручном или автоматическом режиме. Наиболее часто отладочные платы используют для тестирования каких-либо программ. Эти устройства позволяют не только найти ошибки в работе, но и искусственно вызвать тот или иной сбой работы, чтобы понаблюдать за реакцией программы.

Какие бывают отладочные платы

Эти устройства можно купить от разных производителей под собственные нужды. Некоторые собирают отладочные платы своими руками из подручного материала. Но если нет навыка сборки подобных устройств, то без помощи наставника собрать ее не получится. В таком случае лучше приобрести отладочную плату от официального производителя. Благо, выбор большой.

Отладочные платы: что это такое, особенности, применение - фото1

В магазине можно найти огромное количество видов отладочных плат: сложных и высокопроизводительных, подходящие под конкретные задачи, многофункциональные, дорогие и более доступные. Из брендов можно порекомендовать Discovery, STMicroelectronics, Arduino (подробности с ценами на платы Arduino тут robostore.com.ua). К тому же сейчас производители в условиях высокой конкуренции выпускают товар, начиненный различными дополнительными приспособлениями:

  • дисплеем;
  • клавиатурой;
  • датчиком;
  • видеокамерой;
  • приемопередатчиком;
  • преобразователем интерфейса.

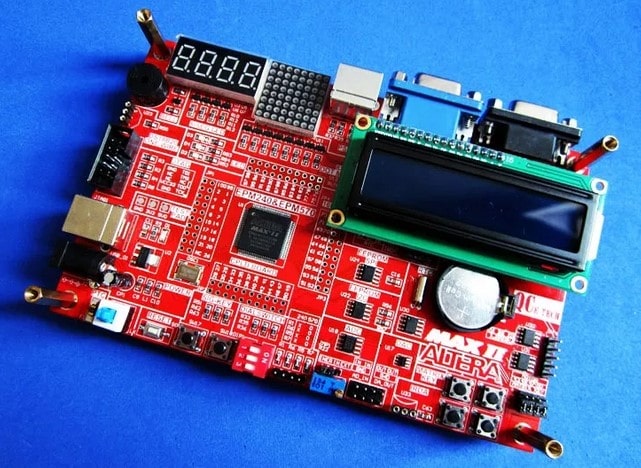

Отладочные платы: что это такое, особенности, применение - фото2

Чем больше дополнительных функций, тем дороже будет отладочная плата. Поэтому если вам не нужен датчик или преобразователь интерфейса, то лучше найти модель устройства без этих составляющих, так можно неплохо сэкономить.

Применение отладочных плат на практике

Отладочная плата – это специальный полигон, на котором можно проверить работоспособность написанной программы. На этом устройстве уже все правильно подключено и подсоединено, а значит, можно экспериментировать, не отвлекаясь на посторонние факторы.

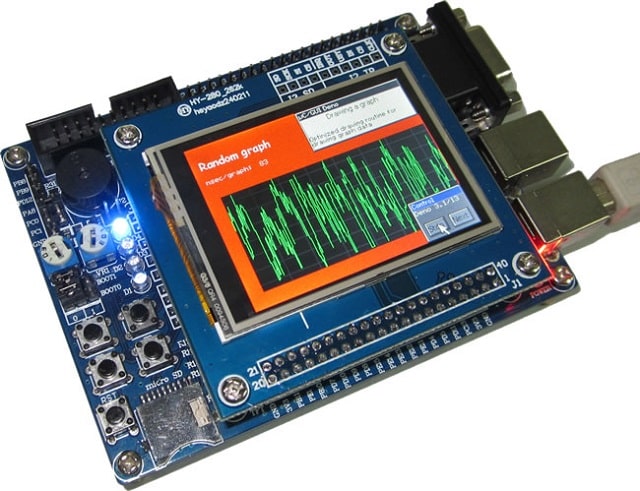

Отладочные платы: что это такое, особенности, применение - фото3

Не редко отладочные платы используют для прототипирования и обкатки узлов, подключая нужное количество сдвиговых регистров dht1, транзисторов, диодных мостов и т.д. Ведь в любом случае лучше проверить работоспособность проекта на ранней стадии и подкорректировать его, чем потом возвращаться обратно в случае появления ошибок – это экономит большое количество времени. Как только код будет отлажен, его можно использовать в дальнейшей разработке проекта.

Но у многих возникает вопрос: какие разъемы используются при подключении отладочных плат. К сожалению, разные производители устанавливают на свое детище разные разъемы. Но можно выделить три основных вида: стандартные, штыревые (BH или PBD), высокоскоростные с высокой плотностью (HSMC или FMC). Поэтому следует выбирать отладочную плату под себя и свои нужды.

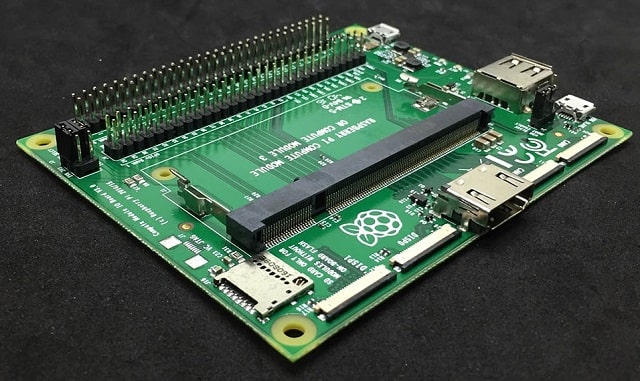

Отладочные платы: что это такое, особенности, применение - фото4

Резюмируя

Отладочные платы используют для тестирования работы кода на микросхемах. Это позволяет выявить ошибки на ранней стадии разработки и сэкономить большое количество времени в будущем. Умельцы часто собирают отладочные платы самостоятельно, поэтому если есть такие знакомые – можно обратиться к ним за помощью. В противном случае рекомендуется покупать отладочную плату в магазине (тем более, выбор большой, а цены не кусаются), а не пытаться сделать самостоятельно без наставника.
