Літій-іонні акумулятори типу 18650 стали основою для багатьох сучасних електронних пристроїв, включаючи електротранспорт, портативні пристрої та інші системи, які потребують надійного джерела енергії. Однак для забезпечення безпечної та ефективної роботи цих акумуляторів необхідні спеціальні системи управління батареями – BMS (Battery Management System). У цій статті ми розглянемо популярні моделі BMS контролерів, їхні характеристики, відмінності та особливості використання.
Що таке BMS контролер і для чого він потрібен?
BMS (Battery Management System) – це система управління акумуляторними батареями, яка відповідає за їх безпеку та ефективність роботи. Основні функції BMS контролера включають:
- Захист від перезарядки та переразрядки.
- Балансування акумуляторів для забезпечення рівномірного заряджання.
- Моніторинг температури батарей та захист від перегріву.
- Захист від короткого замикання.
- Контроль струму заряджання і розряджання.
Всі ці функції важливі для забезпечення безпечної та стабільної роботи літій-іонних акумуляторів, особливо при роботі з високими навантаженнями, які часто зустрічаються в електротранспорті чи системах зберігання енергії.
Типи BMS контролерів
Існує кілька типів BMS контролерів, які відрізняються за кількістю послідовно з'єднаних акумуляторів, рівнем струму, що підтримується, наявністю функції балансування та іншими параметрами:
- 2S, 3S, 4S BMS контролери – цифри позначають кількість послідовно з'єднаних акумуляторів у батареї. Наприклад, 2S – це контролер для двох послідовно з'єднаних акумуляторів, 3S – для трьох, а 4S – для чотирьох.
- Балансувальні BMS – ці контролери мають функцію вирівнювання напруги на всіх акумуляторах, що забезпечує їх більш рівномірне заряджання і подовжує термін служби.
- Високострумові BMS – призначені для використання в системах, де потрібний високий струм заряджання або розряджання (наприклад, електротранспорт).
Огляд популярних моделей BMS контролерів
BMS-3S 100A
Цей BMS модуль розрахований на три послідовно з'єднані акумулятори (3S) з загальною напругою 12.6 В. Він підтримує струм до 100А, що робить його відмінним вибором для високопотужних пристроїв, таких як електровелосипеди або акумуляторні системи для сонячних панелей. Основною перевагою цієї моделі є наявність функції балансування, яка гарантує рівномірне заряджання кожного акумулятора.
Особливості моделі:
- Захист від перезаряджання, переразряджання і короткого замикання.
- Підтримка високого струму розрядки (до 100А).
- Функція балансування для покращення стабільності роботи батареї.

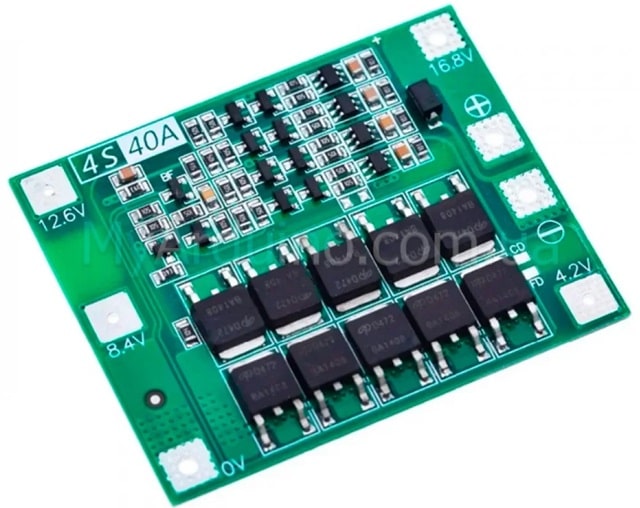

BMS 4S 40A (16.8V)
Цей контролер розрахований на чотири послідовно з'єднані акумулятори (4S) з максимальною напругою 16.8 В і струмом до 40А. Він ідеально підходить для високострумових застосувань, таких як електротранспорт або системи безперебійного живлення. Модель має всі стандартні функції захисту, включаючи захист від короткого замикання, перезаряджання і переразрядки.
Особливості моделі:
- Підтримка струму до 40А, що дозволяє використовувати цей BMS для потужних систем.
- Функція балансування для рівномірного розподілу заряду.
- Захист від основних несправностей акумуляторів, таких як перегрів чи коротке замикання.

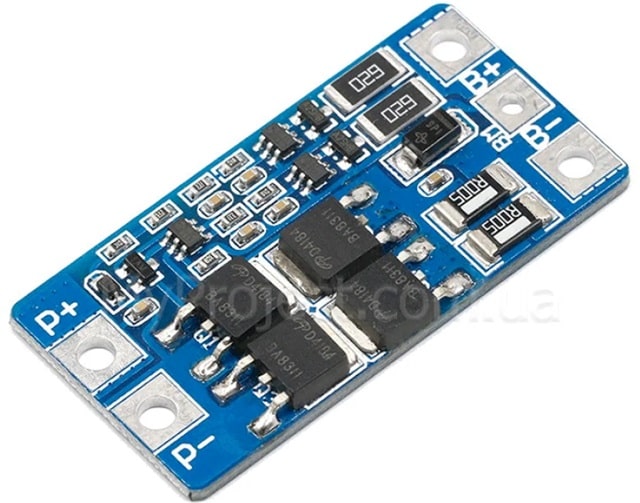

HX-2S-JH20 (10A, 7.4V)
Ця модель BMS контролера призначена для двох послідовно з'єднаних акумуляторів (2S) з загальною напругою 7.4 В і струмом до 10А. Її компактні розміри і відносно невелика потужність роблять її ідеальним вибором для малопотужних пристроїв, таких як портативні акумуляторні системи або невеликі електронні пристрої.
Особливості моделі:
- Підтримка струму до 10А.
- Функція балансування для покращення ефективності роботи батареї.
- Компактні розміри, що дозволяють використовувати цю модель у невеликих пристроях.
Висновки
Вибір BMS контролера залежить від кількох ключових факторів: кількість послідовно з'єднаних акумуляторів, рівень підтримуваного струму, наявність функції балансування та специфікації захисту. Для середньопотужних систем, таких як електротранспорт, підійдуть моделі з високим струмом (наприклад, 40А), тоді як для портативних пристроїв кращим вибором буде BMS з меншими характеристиками (10А або 25А).
Незалежно від того, яку модель ви виберете, важливо забезпечити належний захист і ефективність роботи вашої літій-іонної батареї, що суттєво продовжить її термін служби і підвищить надійність роботи пристрою.
