Силовые кабели обеспечивают передачу переменного тока, транспортируя его от энергетических объектов до конечного потребителя. Большинство из них работает при напряжении от 10 до 35 кВ, но существуют марки, выдерживающие и более высокие значения. Эти проводники используются для подключения как мобильных установок, так и стационарных объектов. Силовые кабели различаются количеством жил, материалом изготовления, площадью поперечного сечения и типом изоляции. От этих характеристик зависят рабочее напряжение, температурный диапазон и долговечность провода.
Структурные особенности
На структурные особенности силовых кабелей влияет область их использования. Но существует четыре главных составляющих, присутствующие в каждой марке:
- проводящие ток жилы;
- изоляция каждого проводника;
- оболочка;
- наружная защита.

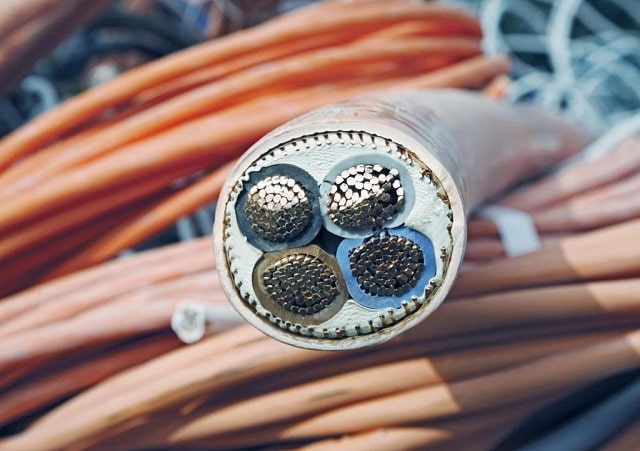

В одном кабеле насчитывается от 1 до 5 транспортирующих ток жил. Они могут различаться сечением, представлять собой параллельно расположенные или скрученные проволоки.

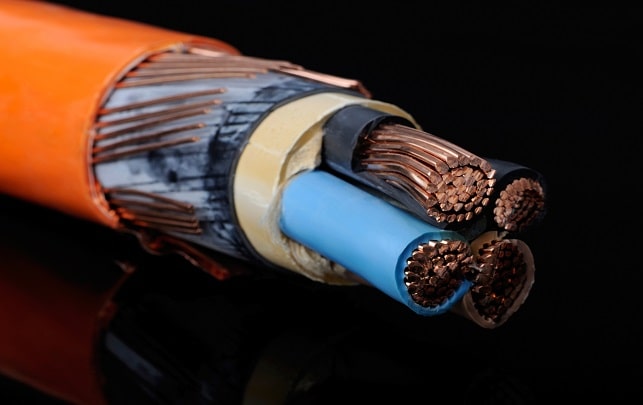

Нередко конструкция предусматривает нулевую жилу, играющую роль нулевого проводника и заземляющий провод, предотвращающий утечки тока. Используется также экран, снижающий воздействие электромагнитных полей. Он придает полю, образующемуся вокруг проводника, симметричность, увеличивает прочность изоляционного слоя, предохраняет его от неблагоприятных воздействий внешней среды.

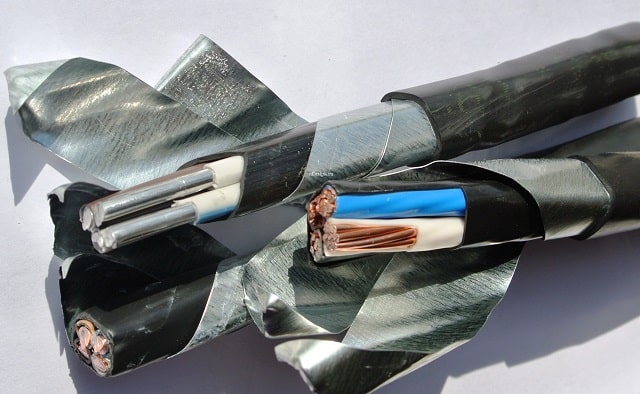

На участках с высокой вероятностью механических повреждений задействуют бронированную разновидность кабелей. Их покрывает оплетка, противодействующая зубам мышей, передавливанию горными массами. Во избежание повреждения внутренней оболочки создают подушку под броню.
Медный кабель или алюминиевый – что предпочтительней?
Проводящие ток жилы изготавливают на основе меди или алюминия. Главное достоинство алюминиевого кабеля заключается в его демократичной стоимости. Они состоят из одиночной проволоки и из нескольких, от этого зависит размер сечения. Алюминий - бюджетный проводник, его применяют для протяженных ЛЭП.

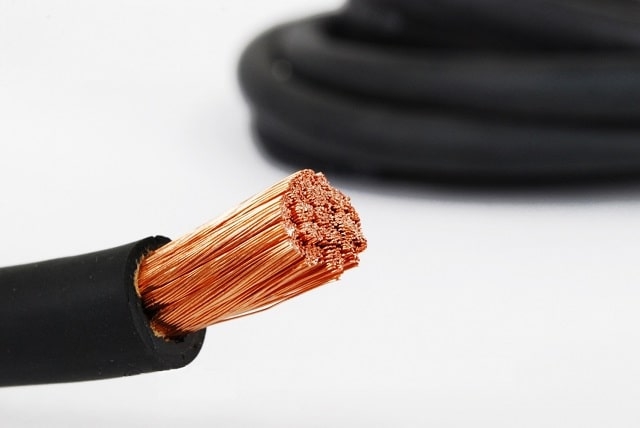

При создании проводки в жилых домах обычно применяют медные провода. Этот материал более пластичный, он не подвержен поломкам при многократных перегибах.
Повышенное контактное сопротивление зачастую ведет к ослаблению и плавлению алюминия, контакты из меди в этом плане гораздо надежнее.
Медь обладает меньшим удельным сопротивлением и большей электрической проводимостью. Такие провода способны выдерживать значительные нагрузки, при идентичном сечении они превосходят по этому параметру алюминий.
Виды изоляции силового кабеля
Изоляция каждого проводника предотвращает электрические перебои. Кроме этого, применяется поясная изоляция, ее накладывают поверх всех используемых в проводе жил. Применяется несколько видов изоляции силового кабеля:
- полиэтилен;
- полимерная изоляция;
- резина.
Кабель, изолированный сшитым полиэтиленом, применяют при температурах в пределах от -50 до +50 градусов. Служат такие провода около 30 лет и могут работать при напряжении, достигающем 330 кВ. Использование полиэтилена придает кабелям легкость и гибкость. Провода с такой изоляцией не боятся воздействия ультрафиолетовых лучей, отрицательных температур. Их можно использовать на сложных участках.
Полимерный изоляционный слой делают на основе поливинилхлорида, задействуют покрытие, которое не поддерживает горение, тем самым обеспечивая пожарную безопасность.
При создании сетей переменного тока с небольшим напряжением задействуют провода с резиновой изоляцией.
Для более удобного определения назначения каждого из проводников применяют цветную маркировку. По цвету электрик сразу понимает назначение провода.
