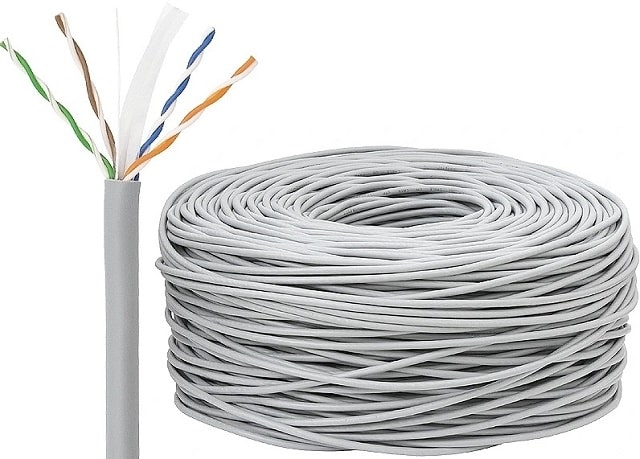

Компания Mia Tis Group предлагает широкий ассортимент кабеля витая пара в бухтах длиной 305 метров по доступной цене от лучших производителей.

Сфера применения

Витая пара – это особый вид сетевого кабеля, который широко используется для решения таких задач:

  • прокладка телефонных и интернет сетей;
  • соединение оборудования в единую сеть;
  • подключение роутера к компьютеру, игровой приставке и другим компьютерным устройствам.

Конструкционные особенности

Особенностью конструкции витой пары является некоторое количество проводников с пластиковой изоляцией, которые перевиты между собой. Именно количество проводников является важным параметром, по которому изделия делятся на категории.

Отличительные черты видов кабеля

Кроме количества проводников сетевой витая пара отличается:

  • отсутствием/наличием экранирования;
  • цветом покрытия;
  • формой.

Одножильная витая пара прокладывается внутри стен или в специальных коробах, обеспечивающих защиту от многочисленных сгибаний и внешних нагрузок, так как этот вид отличается достаточно высокой хрупкостью.

Бухта кабеля витая пара многожильного стоит дороже, но цена вполне оправдывается высокими техническими и эксплуатационными характеристиками, включая способность сохранять свою целостность и первоначальные свойства при многочисленных сгибаниях и разгибаниях.

Витая пара: формы

Форма определяет условия его монтажа и эксплуатации. Плоская форма используется для прокладки под плинтус и различные напольные покрытия.

Круглая форма отличается хорошей устойчивостью к помехам, поэтому является оптимальным вариантом для монтажа и эксплуатации сетей в любых условиях.

Цветная маркировка

Для правильного выбора и обеспечения удобства при монтаже разные модели имеют цветовую маркировку. Черный цвет имеет витая пара, предназначенная для наружной прокладки, оснащенная специальным антикоррозийным покрытием.

Витая пара серого цвета, не имеющая специального покрытия, предназначена для использования внутри помещений.

Роль экранирования

Экранирование витой пары необходимо при наличии прохождения нескольких кабелей по одному желобу. Это необходимо для исключения взаимодействия электромагнитного поля от одного кабеля на другой.

Маркировка витой пары

Каждая модель имеет свою буквенную маркировку, содержащую информацию об изделии, которая позволяет правильно выбирать для решения конкретной задачи:

  • U/UTP – без экранирования;
  • F/UTP – витая пара с фольгированным экраном;
  • U/FTP –витая пара с фольгированным экранированием каждой скрутки;
  • F/FTP – с экранированием каждой скрутки и наличием дополнительной наружной фольгированной оболочки;
  • S/FTP – экранирование каждой скрутки и наличие дополнительной металлической оплетки.

Преимущества кабеля для наружной прокладки

Витая пара, предназначенная для наружного монтажа и эксплуатации в уличных условиях, отличается рядом преимуществ, которые обеспечивают его конструкционные особенности:

  • наружная оболочка из полипропилена, предохраняющая от влаги и прямых солнечных лучей;
  • специальный водостойкий наполнитель внутри оболочки;
  • защитное гофрированное или стальное проволочное покрытие, защищающее от повреждения грызунами и насекомыми;
  • дополнительное экранирование алюминиевой фольгой (типа FTP);
  • стальной трос, придающий дополнительную надежность и облегчающий прокладку в труднодоступных местах.

Как выбрать кабель витая пара

Правильный выбор определяется его назначением и характеристиками:

  • наличие экранирования в конструкции;
  • протяженность сети и ожидаемая скорость передачи сигнала. Это параметр, который позволяет правильно выбрать витую пару, которая обеспечит максимальную скорость передачи данных и частоту на заданном расстоянии;
  • способ монтажа. Для уличной или подземной прокладки подходит кабель с поливинилхлоридовой (PVC) оболочкой, установленный в гофрированной трубе.

Для внутренней прокладки подходит витая пара в полиэтиленовой (PE) оболочке.
