Альтернативой газовому обогреву дома является обогрев тепловым насосом. В таком устройстве источником энергии выступает тепло окружающей среды - воздуха, грунта, воды, которое потом преобразуется в тепловую энергию. К слову, в США И Западной Европе они используются в промышленности и быту не один десяток лет, хотя на просторах нашей страны такие экологичные установки получили популярность только в последние годы. По сравнению с обычными котельными установками они имеют много преимуществ. Во-первых, тепловые насосы для отопления экономичные. Например, чтобы передать 1 кВт/ч тепловой энергии в отопительную систему, насосу необходимо затратить до 0,35 кВт/ч электричества. Во-вторых, установки просты в эксплуатации. В-третьих, имеют компактные размеры и работают бесшумно, поэтому они идеально подходят для отопления частного дома.

Принцип работы

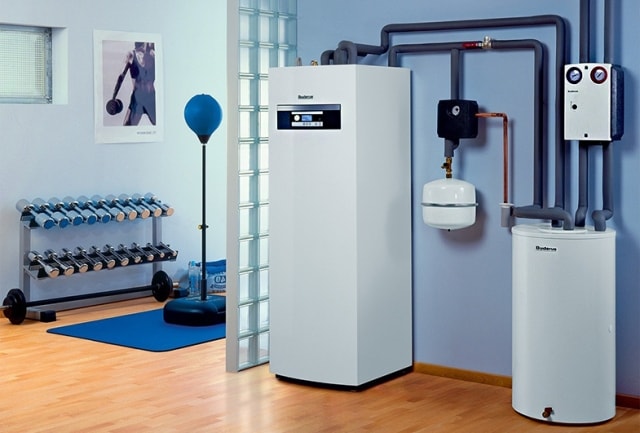

Производители предлагают разные виды тепловых насосов, которые мы рассмотрим ниже, но все они состоят из испарителя, компрессора, а также конденсатора и расширительного клапана. Принцип работы аналогичный работе обычного холодильника: из внутренней части отбирается тепло и выводится наружу - боковую или заднюю стенку. Только тепловой насос тепло отбирает из окружающей среды, перенося его в дом и таким образом отапливая его. Отличительная особенность установки в том, что из окружающей среды она способна получать температуру от 0 и +7˚С, но преобразовывает ее уже в +35-50 ˚С.

Тепловые насосы для отопления дома: принцип действия, обзор - фото1

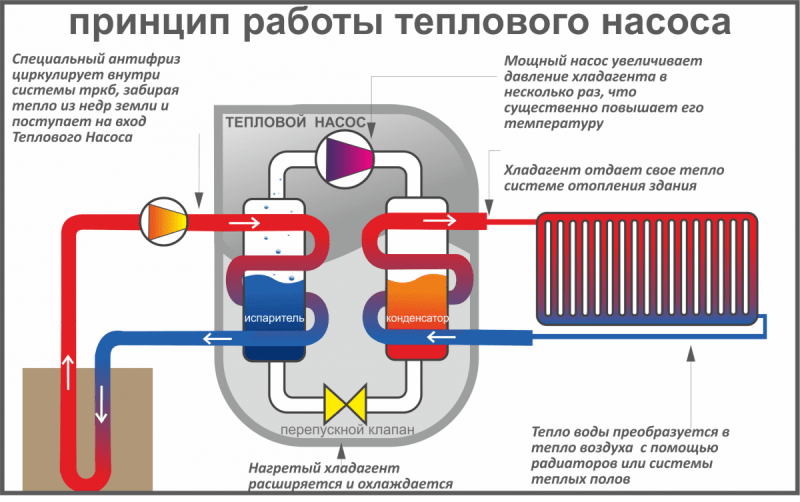

Внутри насоса находится испаритель с хладагентом. Забрав тепло из грунта (водоема, воздуха), насос передает его в хладагент. Жидкость под воздействием температуры закипает и становится газообразной. К слову, условия для закипания хладагента - температура от 0. После этого газ поступает в компрессор. Там он сжимается, давление начинает увеличиваться, в результате растет температура. Нагретый газ перемещается в конденсатор и уже там передает тепло в отопительную систему. Далее газ охлаждается, в жидком состоянии поступает в расширительный клапан. Контур замыкается после того, как хладагент поступит в испаритель. После этого процесс повторяется. Особенно хвалят сейчас тепловой насос nibe по сочетанию цена/качество.

Тепловые насосы для отопления дома: принцип действия, обзор - фото2

Виды тепловых насосов

По тому, как происходит передача энергии тепловые насосы могут быть:

  • компрессионные, состоящие из компрессора, расширителя, конденсатора и испарителя. Самые популярные и простые в работе. Работают за счет сжимания и расширения теплоносителя.
  • абсорбционные - тепловые насосы нового поколения. Для их работы используют абсорбент-хладон, который считается более эффективным.

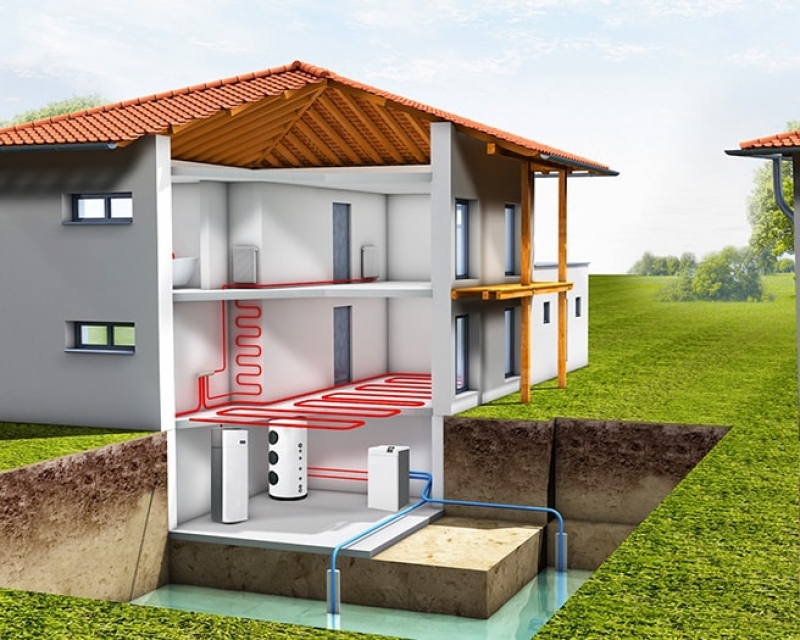

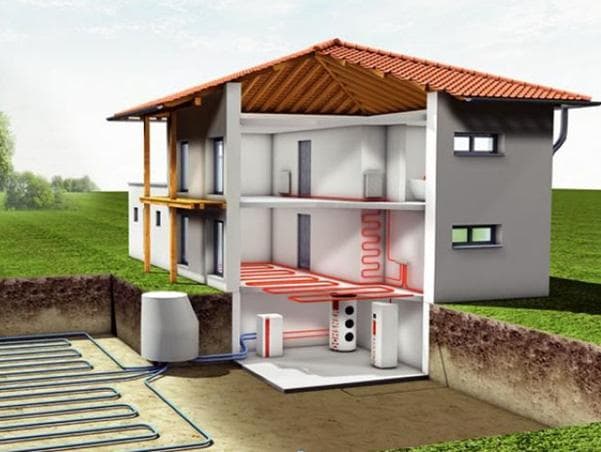

Как уже выше отмечено, тепло они могут брать из воды (озера, речки, бассейна), грунта - геотермальные, или же из атмосферы - воздушные. Из грунта насос забирает тепло с помощью специально уложенного на глубину около 1 м. коллектора. Такой способ менее затратный по деньгам, почва всегда имеет стабильную температуру, да и не требуется бурение. Если тепло извлекается из скважины, то в нее опускают коллектор, имеющий U-образную форму. В случае с водоемом, на дно кладется коллектор, который собирает солнечное тепло. Из воздуха насос получает тепло с помощью специального блока. Все ключевые элементы при этом находятся внутри помещения. Также в продаже есть теплонасосы, которые используют вторичное тепло - воду, воздух и канализационные стоки.

Тепловые насосы для отопления дома: принцип действия, обзор - фото3

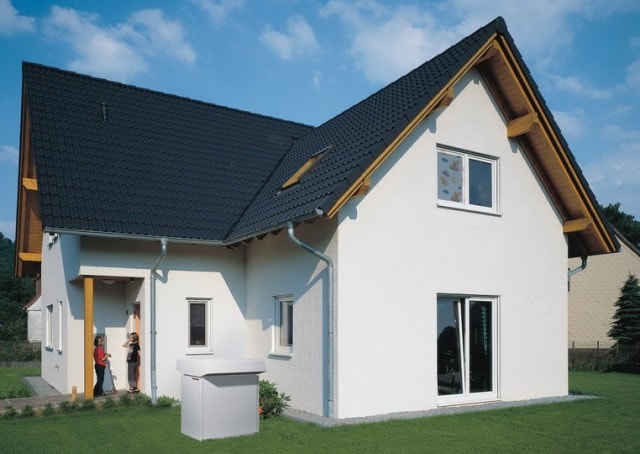

По виду теплоносителя насосы бывают таких типов: "грунт-вода" (под землей прокладываются трубы с водой), "вода-вода" (используется тепло, полученное из грунтовых вод), "воздух-вода" (тепло, полученное из воздуха используется для обогрева воды), "воздух-воздух (тепло забирается у холодного воздуха), "лед-вода".

Тепловые насосы для отопления дома: принцип действия, обзор - фото4
