Электромагнитный пускатель представляет собой коммутационный аппарат, основным назначением которого является дистанционное управление пуском и остановкой электродвигателей, а также прочей аппаратуры. Если говорить простыми словами, то это обычный контактор, в который монтируется дополнительное оборудование: автомат пуска электродвигателя, плавкие предохранители и тепловое реле. Помимо пусковой функции, электромагнитный пускатель также отвечает за регулировку вращения ротора электродвигателя. Это означает, что помимо простого включения, он может также изменять направление движения ротора (реверсирование). Достигается это за счет встроенного второго контактора. Применяются такие аппараты чаще всего для пуска асинхронных трехфазных электродвигателей. Хорошо себя показали в схемах управления наносами, компрессорами, тепловыми печами, кран-балками, ленточными конвейерами, кондиционерами, дистанционном управлении освещением.

Устройство

Электромагнитный пускатель включает в себя блок контактов и пускатель. Внутрь блока вмонтирована подвижная контактная система, связанная с контактной системой пускателя. Крепится она с помощью специальных полозьев и зацепов. Состоит из 2-х пар нормально разомкнутых и 2-х пар нормально замкнутых контактов. Блок контактов крепится на пускателе с помощью специальной защелки. Снимается он легко: нужно приподнять немного защелку и аккуратно выдвинуть блок в сторону.

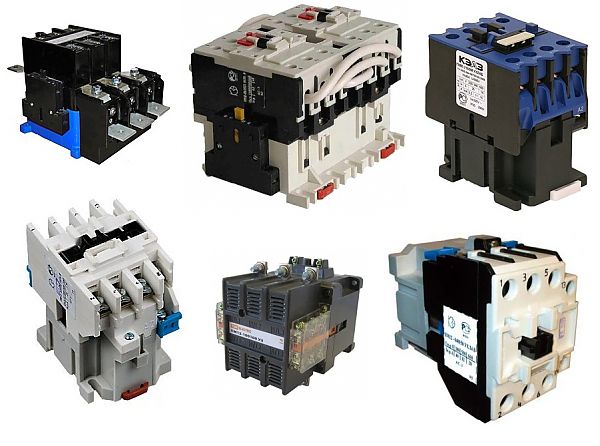

Электромагнитный пускатель: устройство, применение и принцип действия - фото1

Пускатель состоит из 2-х частей: верхней и нижней. В верхней располагается контактная подвижная система, подвижная половинка электромагнита и дугогасительная камера. В нижней находится катушка, вторая половинка электромагнита и возвратная пружина. Последняя отвечает за разрыв силовых контактов пускателя. Две части электромагнита набраны из пластин Ш-образной формы. Сделаны они из электромагнитной стали. Для катушки пускателя используется медный провод с n-количеством витков, специально рассчитанное на подключение напряжения в 36,24, 220, 360 или 110 Вольт.

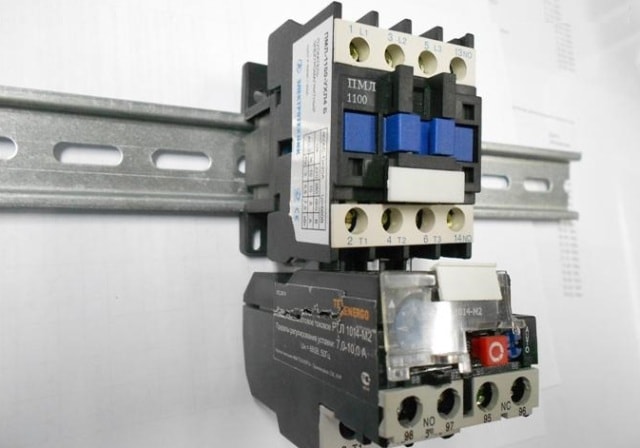

Электромагнитный пускатель: устройство, применение и принцип действия - фото2

Принцип работы

Принцип работы аппарата простой. За счет подачи на катушку пускателя напряжения, в ней возникает магнитное поле. Оно начинает втягивать внутрь катушки сердечник с силовыми (рабочими) контактами. Происходит замыкание и через них начинает проходить электрический ток. Все управление электромагнитным пускателем происходит при помощи кнопок "назад", "стоп", "вперед" и "пуск".

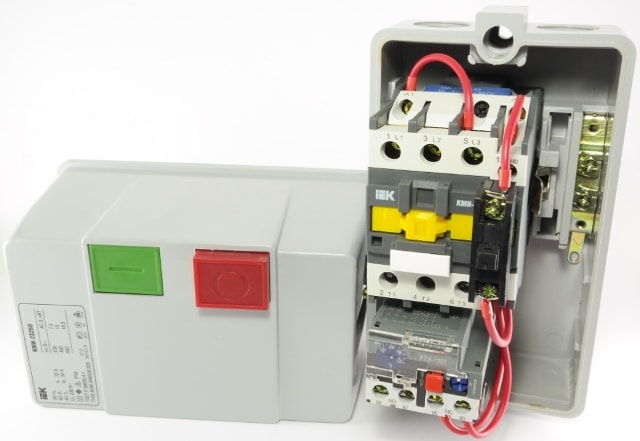

Электромагнитный пускатель: устройство, применение и принцип действия - фото3

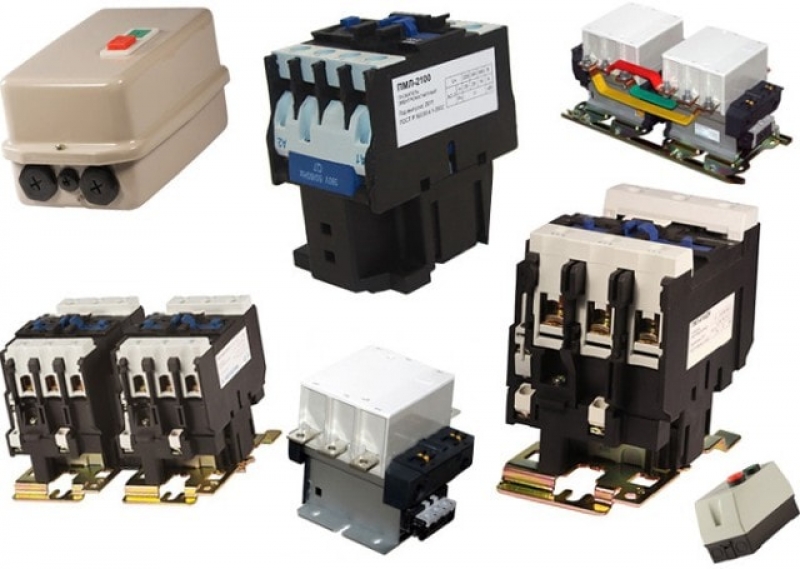

Виды аппаратов

В продаже сегодня есть электромагнитные пускатели таких видов:

  • реверсивные и нереверсивные;
  • в корпусе или открытые;
  • со встроенной тепловой защитой и без нее.

Более подробно можно посмотреть в интернет-магазине электротоваров в Харькове. В конструкцию реверсивного электромагнитного пускателя входят два 3-х полюсных контакторов. Они могут иметь механическую или электрическую блокировку от одновременного включения пускателей. То есть, если один магнитный пускатель включен, то возможное влечение второго будет предотвращено. Магнитные пускатели пылебрызгонепроницаемого и защищенного исполнения имеют оболочку с резиновыми уплотнениями, которые не позволяют внутрь конструкции проникать брызгам воды и пыли. Входные отверстия оболочки закрыты пробами с уплотнениями.

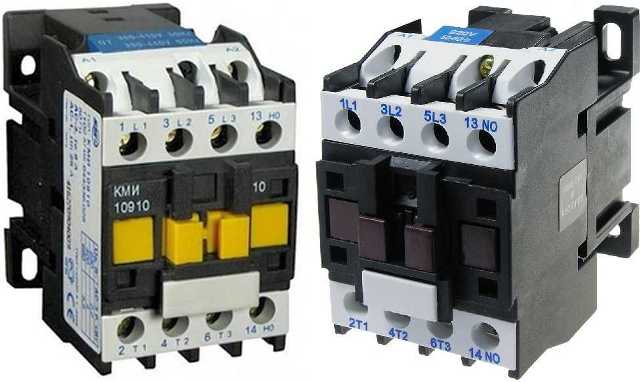

Электромагнитный пускатель: устройство, применение и принцип действия - фото4

Некоторые модели магнитный пускателей дополнительно оборудуются тепловым реле. Его функция - защита электродвигателя от перегрузок. А вот от коротких замыканий оно не защищает. Специалисты рекомендуют при выборе пускателя обращать внимание на его рабочие характеристики, в частности, на номинальное напряжение, сроки эксплуатации, производительность, а также износостойкие качества.

В следующих статьях рассмотрим выключатели нагрузки, а конкретнее выключатель нагрузки вн-16 - разъединитель электрической цепи, который объединяет в себе разъединитель и дугогасильную камеру.
