Шайба - крепежное изделие, представленное в виде прокладочного соединения, которое устанавливается между скрепляемой поверхностью и болтом (шурупом, саморезом, гайкой, винтом). Используется для уплотнения соединения, предотвращения деформации, перекосов, самовольного отвинчивания крепежной детали и уменьшения ее повреждения. В зависимости от конструкций, шайбы применяются в самых разных сферах деятельности человека: при проведении монтажных работ, в машино- и приборостроении, строительстве, сборке станков, мебели, бытовой техники и др.
Для изготовления шайб применяются разные материалы: нержавеющая сталь, латунь, бронза, кислостойкая сталь, резина, цветные сплавы и даже пластмасса. Но самыми распространенными считаются изделия из углеродистой стали, покрытые цинком. Они прочные, износоустойчивые, не деформируются в процессе эксплуатации, не поддаются коррозии.
Разновидности шайб
В продаже представлены шайбы таких разновидностей:
- плоские;
- пружинные;
- с зубьями;
- стопорные с лапкой;
- увеличенные;
- двухвитковые;
- кровельные и др.

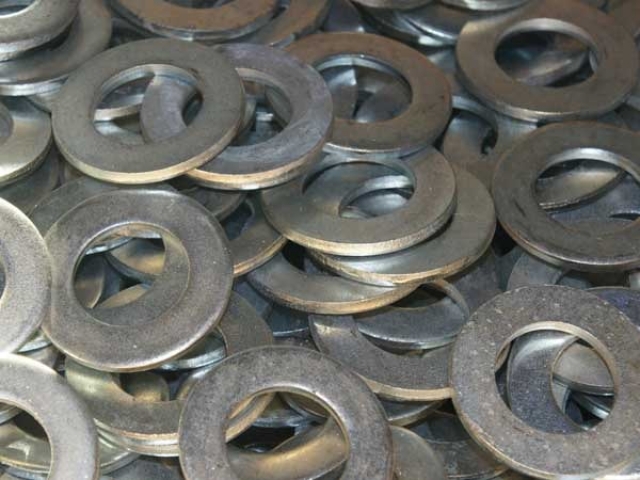

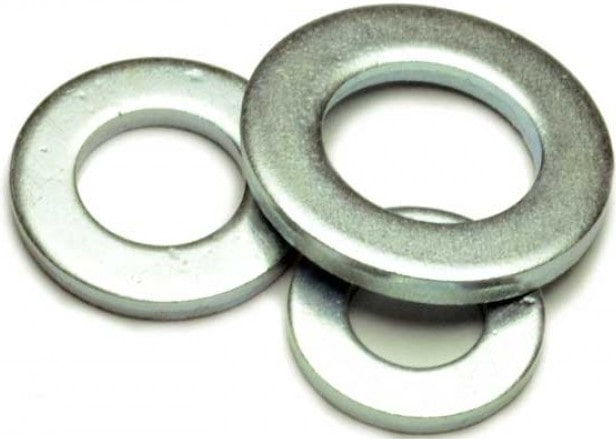

Согласно ГОСТ 11371, классической считается стальная плоская шайба. Она представляет собой стальной круг с отверстием для установки на стержень крепежного изделия, например, болта. Шайбы выпускаются в двух вариантах — с плоской формой и с фаской. Стандарт также определяет диаметры этих элементов в диапазоне от 1 до 48 мм.

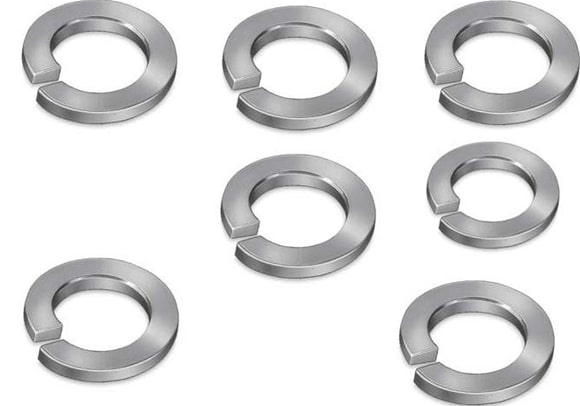

Основной вид крепежа - пружинные шайбы, которые еще принято называть "гровером" и "шайбой Гровера" (ГОСТ 6402). По форме изделие напоминает кольцо, имеющее косой разрез и разведенные края. Выполняется из стали, обладающей высокими пружинистыми свойствами. При завинчивании крепежа она врезается в него косым срезом и таким образом препятствует его самовольному откручиванию. Аналогичную функцию выполняют и шайбы с зубьями (ГОСТ 10462, 10463). После затяжки зубья сжимаются (деформируются) и создают на крепежное изделие растягивающее усилие, препятствуя его отвинчиванию. Они широко применяются в приборостроении, автомобилестроении и других отраслях. Выпускаются в 2 вариантах: с наружными или внутренними зубьями.
Шайбы стопорные, оснащенные лапкой применяются для стопорения 6-гранного крепежа (гайки или болта). Согласно ГОСТ 13463, они имеют специальные выступы, которые после затяжки вплотную загибаются к грани 6-гранника, не давая соединению открутиться. Для шурупов с 6-гранными головками рекомендуют использовать увеличенные шайбы. Они выпускаются в 2-х классах точности и имеют увеличенный диаметр внешнего и внутреннего кольца. Применяются при сборке деревянных конструкций, в сантехнических креплениях. Двухвитковые шайбы конструктивно напоминают отрезок пружины. Сфера их применения: обустройство железнодорожных путей.

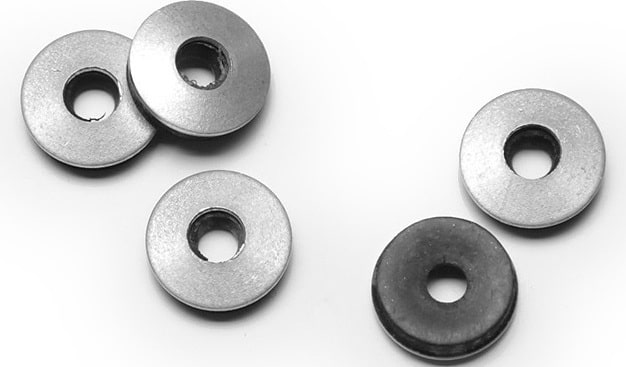

Кровельные шайбы или EPDM принято использовать в тех местах, где необходимо создать герметичное и очень прочное соединение, а именно, во время монтажных работ, укладки профнастила, листового материала и др. На вид это обычная шайба, но дополнена специальной прокладкой из синтетического каучука.
Выше перечисленные изделия отличатся классом точности: С - грубой прочности, А - повышенной точности. Производители также предлагают тарельчатые, кузовные, квадратные, плоские уменьшенные, опорные подгоночные, уплотнительные и сложных форм шайбы. Выпускаются они согласно определенному стандарту. При выборе нужно учитывать их конструктивные особенности, размеры, шероховатость поверхности.
