Заслонка дисковая поворотная в системе теплоснабжения в доме: функции, устройство, особенности

Заслонка дисковая поворотная в системе теплоснабжения в доме: функции, устройство, особенности

Дисковые поворотные заслонки — это компоненты, которые устанавливают для перекрытия подачи или регулирования давления в центральных отопительных трубопроводах или водоснабжения, где место под элементы ограничено.

Являются неотъемлемой составляющей различных технических процессов, протекающих в системах жилищно-коммунальных хозяйств многоквартирных высотных домов, а также загородного частного жилья. Используются для труб с внутренним диаметром 40-2800 мм с активным давлением до 2,5 МПа и для перемещения сред с колебанием температурного режима в широких диапазонах (-60°С - 420°С).

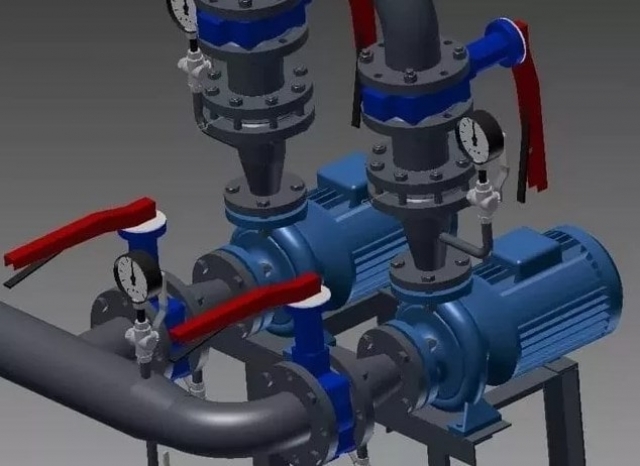

Заслонка дисковая поворотная в системе теплоснабжения в доме: функции, устройство, особенности - фото1

Конструкция и принцип работы

Дисковая заслонка включает в себя следующие элементы:

  • корпус;
  • запорный диск;
  • уплотнительные кольца;
  • шток;
  • штурвал/рукоятки.

Проходимость рабочей сферы взаимосвязана с расположением запорного диска. Его можно разместить по направлению оси под определенным углом или перпендикулярно. При первом варианте перемещаемая среда проходит через трубопровод, при втором — он заслоняет ее проходимость. Используются эти компоненты для транспортировки рабочей среды с уровнем давления максимум 2,5 МПа. Впрочем, не только диск контактирует с перемещаемой средой, а также уплотнительные кольца. Поэтому особое внимание уделяется сырью, из которого сделаны такие элементы.

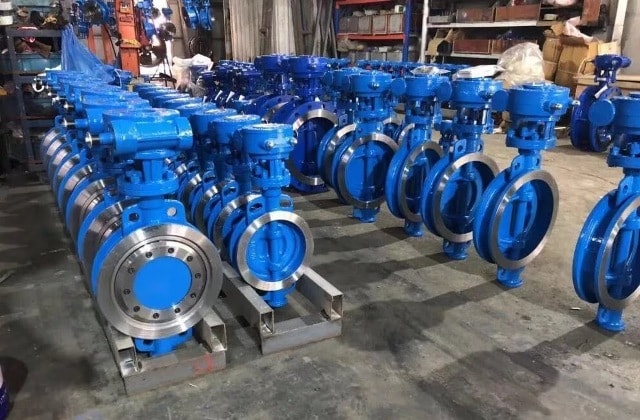

Заслонка дисковая поворотная в системе теплоснабжения в доме: функции, устройство, особенности - фото2

Во всей линейке поворотных заслонок присутствуют модели, способные регулировать скорость прохождения подачи. Если используется рукоятка, то есть разные позиции с дальностью в 10°. Это дает возможность изменять объем и уровень давления рабочей среды. Если давление и условный диаметр трубопровода увеличиваются, нужно крепить механизм с штурвалом, который работает с помощью редуктора.

Классификация

Дисковые поворотные дисковые заслонки подразделяются по следующим параметрам:

  1. Устройство. Выпускают механизмы разборными и неразборными. Первые — относятся к ремонтновосстанавливающимся, что в большинстве случаев является основным фактором при выборе определенной модели. Замене подлежат не только диск, но и кольца.
  2. Вид управления. Управляться устройство может вручную при помощи поворота рукоятки либо с использованием редуктора (рычажно-приводного вида), а еще благодаря приводам – электро, пневмо- и гидравлических.
  3. Метод крепления к трубопроводу. Устанавливается к трубопроводу такими методами: фланцами, стяжкой шпильками или приварка. Самый проверенный вариант — сварка, но у него имеются ограничения использования.

Заслонка дисковая поворотная в системе теплоснабжения в доме: функции, устройство, особенности - фото3

Главные технические характеристики

Сюда относятся:

  • условный проход (внутренний Ø) в мм;
  • давление в МПа или кг/см2;
  • температурный диапазон в °С.

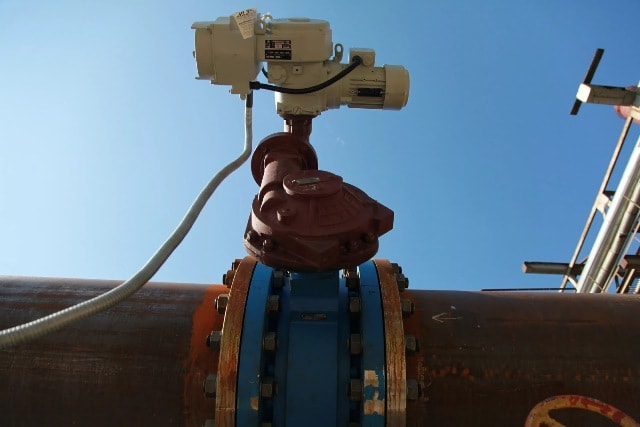

Заслонка дисковая поворотная в системе теплоснабжения в доме: функции, устройство, особенности - фото4

Плюсы и минусы

Положительные стороны:

  • широкая линейка товаров, позволяющая выбрать механизм не только под определённую проходимость трубопровода, а также и под нужный уровень давления и температурного режима рабочей среды;
  • можно применять при перемещении транспортируемого потока в различных направлениях;
  • исключается неожиданное срабатывание во время работы, поскольку крепление штока проводится прочно;
  • простота крепления и демонтажа;
  • ремонтопригодность;
  • скорость работы.

Отрицательные стороны:

  • при использовании заслонки в виде регулирующего компонента нельзя с точностью рассчитать пропускную возможность;
  • не все модели оснащены должным уровнем герметичности;
  • для трубопроводов с большим диаметром для регулировки дисковой заслонкой требуется крепление редуктора.

Заслонка дисковая поворотная в системе теплоснабжения в доме: функции, устройство, особенности - фото5

Затворы Баттерфляй CMO используют в различных сферах, именно поэтому представлена такая широкая линейка серий: 21А, 22А, 23А, 24А. СМО УКРАИНА — эксклюзивный дистрибьютор завода CMO VALVES TECHNOLOGY S.L. (Испания), кроме заслонок дисковых Баттерфляй, можно еще приобрести детали трубопроводов и автоматики, задвижек шиберно-ножевих, клапанов канализационных и прочего.
