С целью оценки состояния трубопроводов используют видеодиагностику. Это современный метод обследования коммуникаций, позволяющий быстро выявлять изношенные участки. Видеодиагностика избавляет от необходимости вскрывать трубы. Данную методику применяют для обследования как подземных, так и внутридомовых коммуникаций.
Что такое видеодиагностика трубопроводов

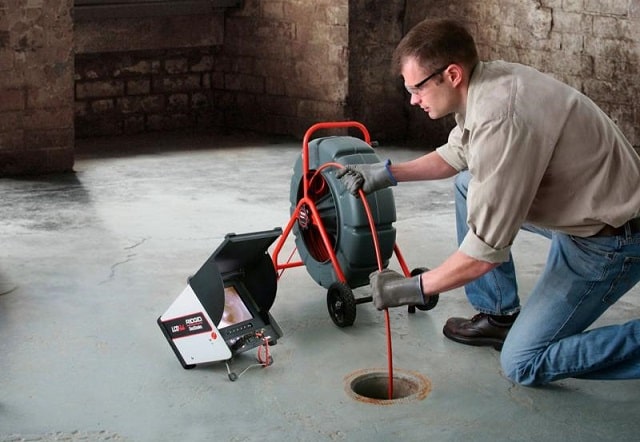

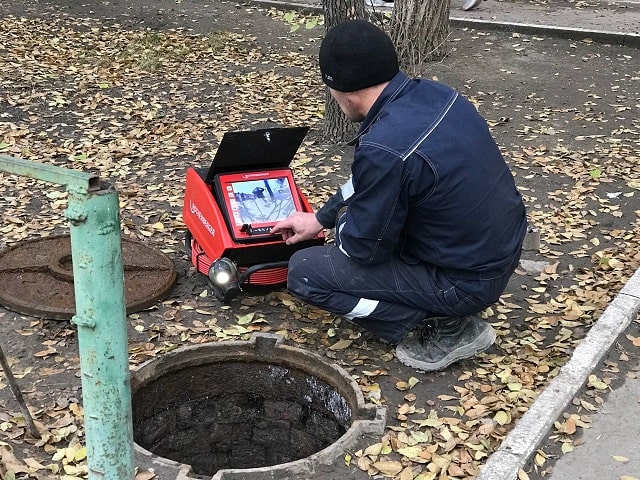

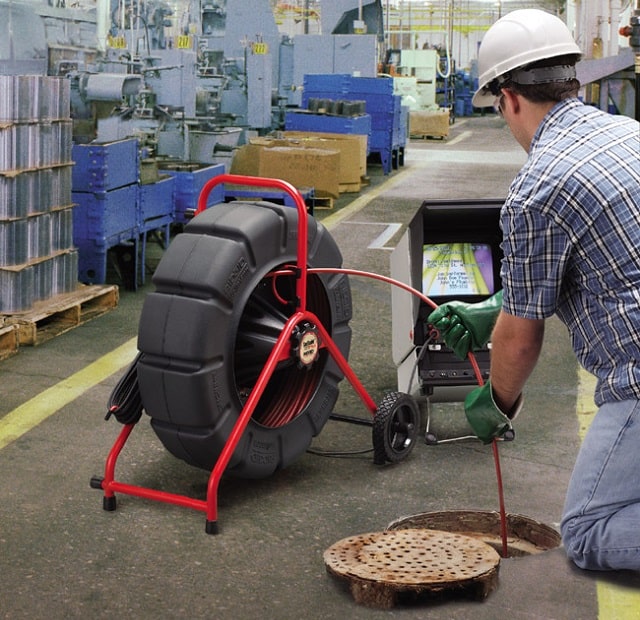

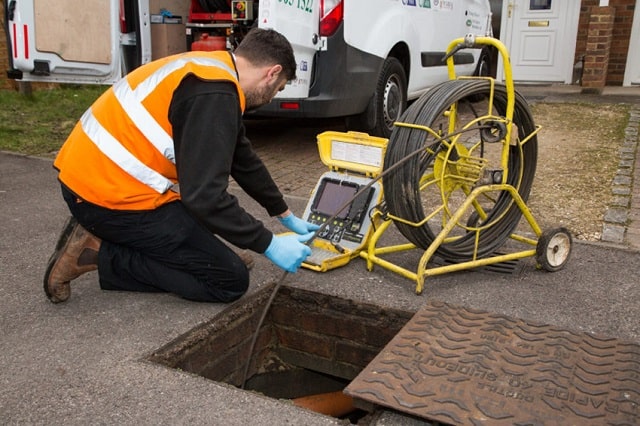

Трубы обследуют с помощью специальных видеодиагностических комплексов. Камеру на гибком кабеле вводят в трубопровод на нужную глубину, получая изображение, которое выводится на экран оператора. Картинку можно анализировать на месте или сохранять на цифровых носителях для дальнейшей отчетности.
Чаще всего видеодиагностику используют для оценки состояния наружных и канализационных систем и коммуникаций, расположенных внутри зданий различного назначения. Канализации подвержены засорам и данный способ позволяет их оперативно выявлять.
При помощи видеодиагностики также оценивают качество прочистки. По окончанию работ, направленных на устранение засоров, владелец коммуникаций желает удостовериться, что специалисты должным образом справились с составленной задачей. Для выявления недочетов достаточно интегрировать специальную видеокамеру в просвет трубопровода. Такой подход позволяет определять, насколько качественно труба очищена от налета и прочих загрязнений.
За счет видеодиагностического оборудования обследуют:
- отопительные и водоснабженческие системы, запорную арматуру;
- системы вентиляции и воздуховоды;
- промышленные емкости.
Как выполняется видеодиагностика трубопроводов
Диагностику коммуникаций проводят с использованием влагонепроницаемых камер. Такое оборудование подходит в том числе для инспекции трубопроводов, которые затоплены водой, загородных водозаборных скважин.
Как рассказали нам специалисты из МонтажТехСервис, при частых засорах канализаций видеоинспекция дает возможность устанавливать подлинную причину проблемы. В большинстве случаев сбои в работе канализационных систем провоцируют обрушившиеся своды, проломы трубопровода – подобное обычно случается из-за коррозии. Проросшие корневища деревьев и других растений, скопления мусора также часто провоцируют засоры. Заторы возникают и по причине деформации коммуникаций из-за ошибок, допущенных на этапе их укладки, проседания почвы.
Выяснив, что именно мешает циркуляции жидкости, специалист подбирает подходящий инструмент для прочистки. К примеру, разросшиеся корневища удаляют при помощи мощных машин, имеющих насадку корнерезку.
Если затор образовался по причине проникновения постороннего предмета в трубопровод, мусор просто достают. Причем для этого необязательно вскрывать коммуникации. Существуют модификации оборудования для видеодиагностики, позволяющие не только выявлять посторонние предметы, но и извлекать их. В таких случаях задействуют портативные камеры с видеоголовкой, оснащенной крючком. Сначала при помощи видеокамеры, введенной в просвет трубопровода, определяют точное месторасположение предмета, после чего интегрированным туда же тросом прочистного агрегата захватывают мусор и вытаскивают его наружу.

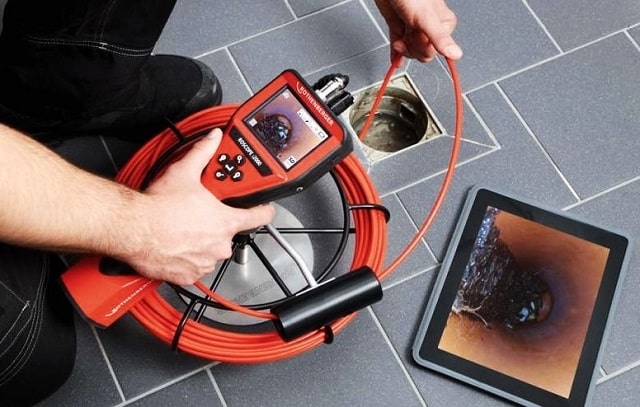

Небольшая камера и экран позволяют выявлять разнообразные засоры, нарушающие пропускную способность трубопроводов, обнаруживать известковые отложения, которые становятся причиной интенсивного износа системы, обрывы коммуникаций. Таким способом устанавливают факты нарушения герметичности швов, обвалы почвы в канализационных системах, наличие в просвете труб мусора.
