Колодец из железобетонных колец применяют для обслуживания и защиты подземных инженерных сетей. Конструкция собирается из стандартизованных элементов, обеспечивает доступ к коммуникациям и восприятие нагрузок от грунта и транспорта.
Практика использования таких сооружений охватывает хозяйственно-бытовую и ливневую канализацию, водоснабжение и газораспределение. Промышленное изготовление элементов по действующим нормативам обеспечивает взаимозаменяемость и предсказуемые эксплуатационные характеристики. По ссылке можно уточнить цены на колодцы из ЖБИ-колец - https://s-beton.com.ua/zhelezobetonnye-izdeliya/kolodcy, а ниже разберемся с их особенностями.
Назначение и устройство
Сборный колодец выполняет функции приемной или смотровой камеры, узла перепада, поворота или разветвления трассы. Конструкция формируется по модульному принципу и позволяет варьировать диаметр, высоту и оснащение под конкретные условия.

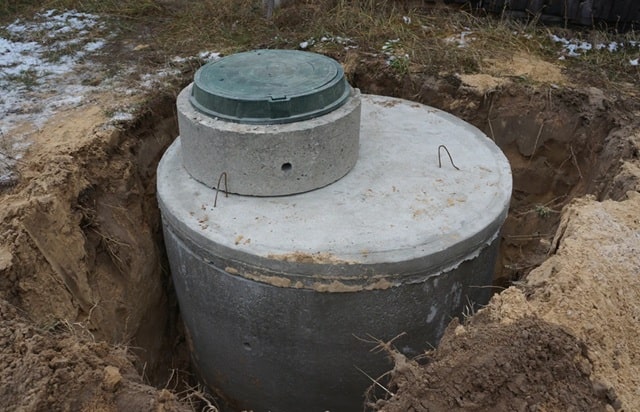

Типовой состав включает оголовок, стеновые кольца, основание и перекрытие с горловиной под люк. Конфигурация определяется видом сети, глубиной заложения, расчетными нагрузками и требованиями к герметичности.
Элементы выполняются из тяжелого бетона с армированием, а узлы сопряжения проектируются с учетом фильтрации грунтовых вод и возможных подвижек основания. Для повышения водонепроницаемости применяются замковые профили и заводские уплотнительные решения. Выбор комплектации зависит от среды, в которой работает колодец, и от эксплуатационного режима, включая периодичность обслуживания и доступ техники.
Классификация и маркировка
Обозначения и типоразмеры закреплены в действующих межгосударственных стандартах для колодцев канализационных, водопроводных и газопроводных сетей. Маркировка позволяет определить назначение, геометрию и совместимость элементов.

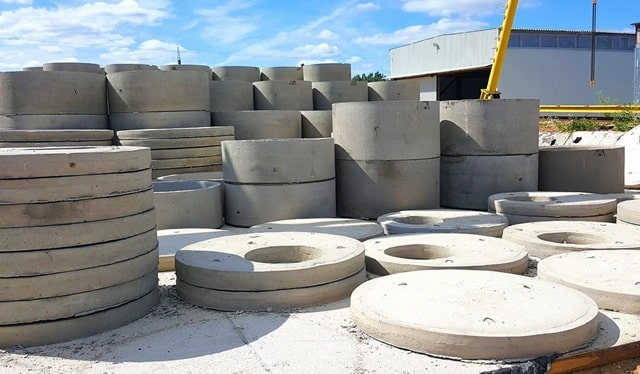

На практике используются несколько базовых типов изделий, наиболее часто встречающихся в комплектации колодцев:

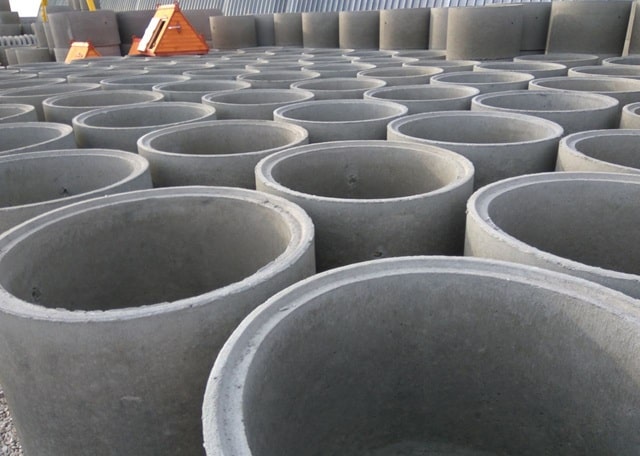

- КС — кольцо стеновое цилиндрическое. Служит основным модулем шахты и набирает проектную высоту.

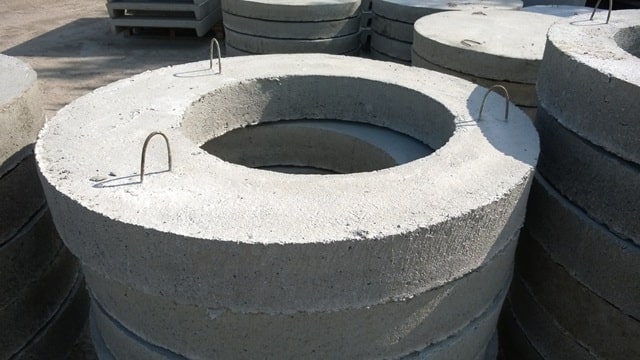

- КО — кольцо опорное. Формирует опорную часть под плиту перекрытия и обеспечивает посадочное место под люк.
- КД — кольцо доборное. Уменьшенная по высоте вставка для точной подгонки отметки горловины к уровню планировки.
- КПН — кольцо с днищем. Совмещает стенку и основание и применяется там, где требуется герметичное дно.
- Перекрывающие и основанные плиты, лотковые элементы и доборные горловины. Дополняют комплектацию под конкретные узлы сети.
Диапазон внутренних диаметров стеновых колец охватывает решения для дворовых сетей и магистральных камер. Высота элементов и набор доборных колец позволяют фиксировать отметки дна и верха без подгонки раствором или нестандартизованных вставок.
При выборе маркировки учитываются функциональная роль камеры, наличие перепадов, требуемая герметичность, а также возможность безопасного доступа для обслуживания и осмотра.
Материалы, требования и узлы герметизации
Железобетонные элементы изготавливаются из тяжелых бетонных смесей с нормативной прочностью и морозостойкостью, с армированием стержневой или сетчатой арматурой. Ключевым параметром является водонепроницаемость бетона и качество формования торцевых поверхностей.
Для обеспечения плотности стыков применяются как геометрические замки паз-гребень, так и уплотнительные и гидроизоляционные материалы, совместимые с транспортируемой средой и грунтовыми условиями. Выбор материалов должен учитывать эксплуатационные температуры и возможное воздействие нефтепродуктов или агрессивных стоков.
Распространенные решения для стыков и вводов коммуникаций включают следующие группы материалов и технологий:
- Мастики и ленты на битумно-полимерной или бутилкаучуковой основе - формируют первичный барьер на торцах и вводах.
- Гидроизолирующие цементные составы и инъекционные смеси - применяются для швов и локального ремонта в условиях фильтрации.
- Профилированные резиновые уплотнения и термоусаживаемые муфты - обеспечивают стабильное прижатие на замковых кромках и вводах труб.
При высоком уровне грунтовых вод рекомендуется сочетать заводские уплотнения с внешней бандажной защитой швов и устройством глиняного или бентонитового экрана в зоне примыкания к грунту. В песчаных и пылеватых грунтах актуально контролировать осадки путем подготовки уплотненного основания с несущей плитой.
Монтаж, эксплуатация и безопасность

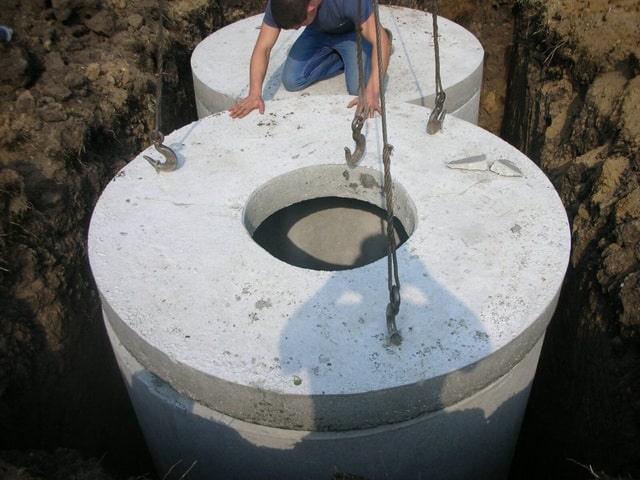

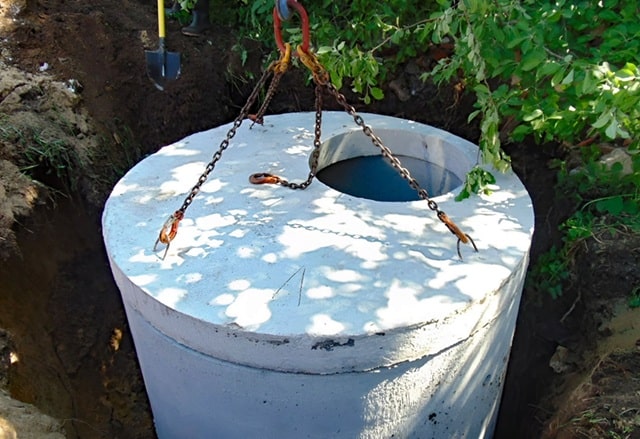

Технология монтажа предполагает разработку котлована с обеспечением устойчивости откосов или креплений, устройство основания, последовательную установку колец и перекрытия, герметизацию стыков и обратную засыпку послойным уплотнением. Погрузочно-разгрузочные операции выполняются грузоподъемной техникой с применением сертифицированной такелажной оснастки.
Контроль геометрии и отметок ведется на каждом этапе, особое внимание уделяется совпадению лотков, отметок вводов, положению лестничных скоб и надежности фиксации люка. При необходимости выполняется гидравлическое испытание камеры на водопроницаемость.
Эксплуатационное обслуживание включает плановые осмотры, очистку от отложений, проверку состояния уплотнений и лестничных устройств, а также оценку состояния грунтового обрамления в зоне горловины. При обнаружении подсоса или смещения выполняются локальные ремонты стыков и восстановление профиля основания.
При производстве работ внутри камеры соблюдаются требования охраны труда: газоанализ перед спуском, вентиляция, страхующая система, контроль доступа и ограждение рабочей зоны на поверхности. Дополнительно проверяется исправность запорных устройств люка и устойчивость перекрывающих плит под расчетные нагрузки.
