На заре автомобилестроения для запуска двигателя внутреннего сгорания прокрутка коленчатого вала осуществлялась водителями вручную. Сегодня за приведение мотора в действие отвечает специальное устройство – стартер, проворачивающий маховик до нужных оборотов.

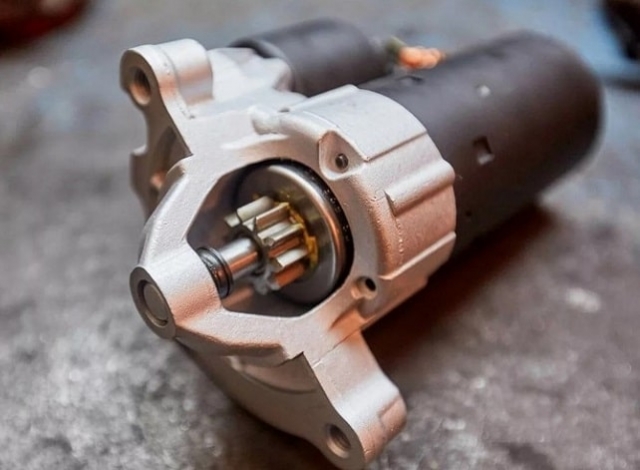

Что такое стартер

Стартер – это относительно небольшой по размеру механизм, предназначенный для преобразования энергии электрической в механическую, т.е. это элемент автомобиля, благодаря которому запускается двигатель. Независимо от типа мотора и места его расположения под капотом стартер находится вблизи маховика и коробки передач, к которой частично фиксируется крепежом. Стоит отметить, что стартер - это довольно "нежный" механизм, который часто выходит из строя (особенно у моделей отечественного автопрома). По ссылке можно узнать цены на ремонт стартера ВАЗ 2107 в сети СТО «Генстар».

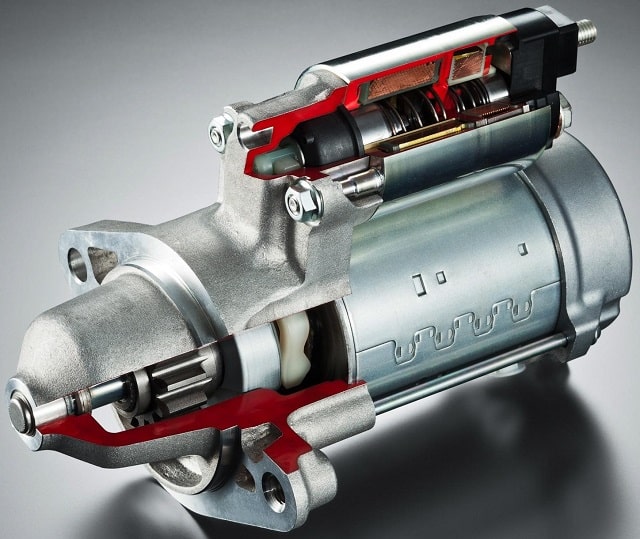

Стартер автомобиля: что это такое, общее устройство и принцип работы - фото1

Существует 2 вида подобных устройств:

  • редукторные;
  • безредукторные.

Модели с редуктором имеют ряд преимуществ:

  • высокий КПД;
  • низкое токопотребление при холодном запуске;
  • максимальная работоспособность;
  • небольшие размеры;
  • побуждение коленчатого вала к вращению даже при минимальном заряде АКБ.

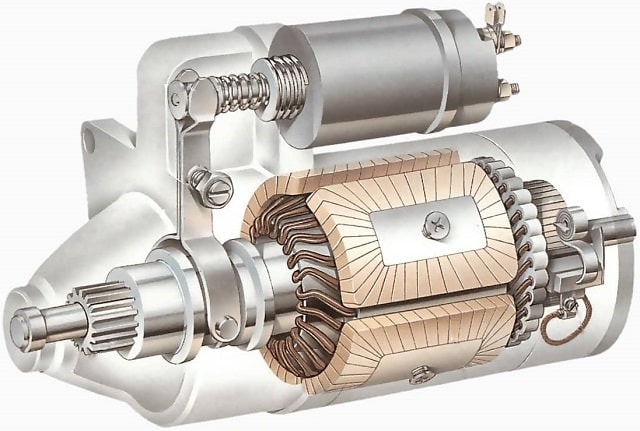

Стартер автомобиля: что это такое, общее устройство и принцип работы - фото2

Безредукторные девайсы оказывают прямое воздействие на крутящиеся шестерни. Их достоинства заключаются в следующем:

  • простая конструкция;
  • доступный ремонт;
  • быстрый запуск ДВС;
  • устойчивость к высоким нагрузкам.

Устройство механизма

Запуск транспортного средства осуществляется благодаря взаимодействию электрического двигателя и аккумулятора. Этому способствуют несколько составляющих:

  1. Стальной якорь – ось с коллекторными пластинами и запрессованным сердечником.
  2. Щетки и держатели – увеличивают мощность электрического двигателя, обеспечивают подачу рабочего напряжения на якорные пластины.
  3. Реле – выталкивает бендикс (обгонную муфту) и подает от зажигания питание. Таким образом, при помощи этого элемента происходит включение и выключение электродвигателя, а также воздействие на его маховик.
  4. Электромотор – обладает цилиндрической формой, включает находящиеся в одной цепи обмотки и несколько сердечников.
  5. Обгонная муфта (бенедикс) и шестерня – один из основных механизмов стартера, передающий на маховик крутящий момент. Особенности устройства бенедикса ограничивает его раскручивание, тем самым предупреждая выход из строя стартера.

Помимо основных элементов, в конструкцию автомобильных стартеров входит около 50 разных деталей и узлов.

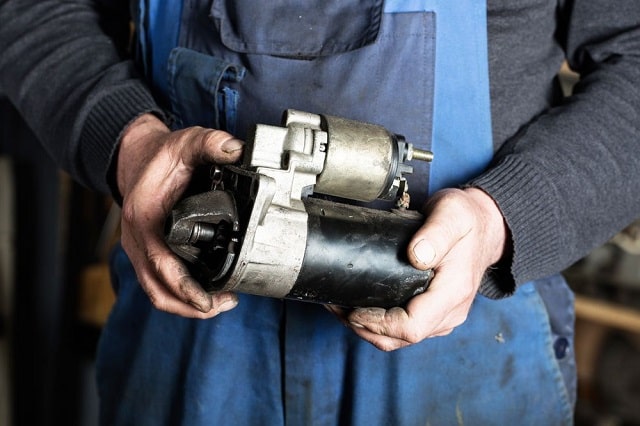

Стартер автомобиля: что это такое, общее устройство и принцип работы - фото3

Принцип функционирования

Работа стартера происходит следующим образом:

  1. После поворота ключа зажигания от плюсовой клеммы АКБ электрический ток подается на входной контакт стартера. Далее ток передается на обмотку возбуждения, и следом - на плюсовую щетку с коллекторными пластинами. В конце пусковой ток попадает на минусовую щетку и обмотку якоря, заставляя его вращаться в магнитном поле. В результате стартер приходит в действие.
  2. Вслед за сработкой тягового реле происходит взаимодействие якоря с бенедиксом, что способствует сцеплению шестерни с венцом маховика. В этот момент ток подается на электродвигатель.
  3. Маховик начинает свое вращение, одновременно приводя в движение коленчатый вал, который, в свою очередь, провоцирует запуск ДВС.
  4. После возврата ключа зажигания в положение ON прекращается подача тока на втягивающее реле, это приводит к размыканию пятаков и возвращает элементы конструкции в первоначальное положение.

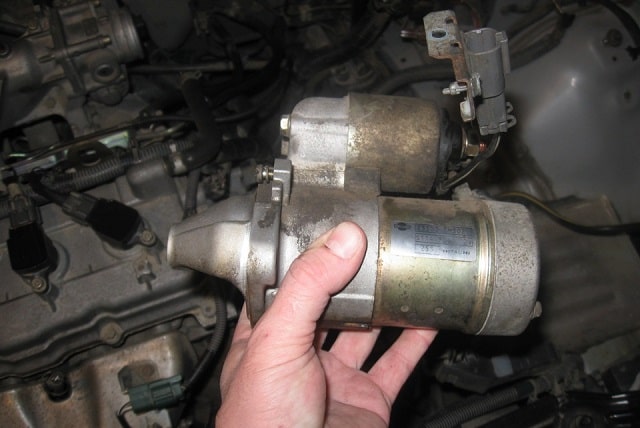

Стартер автомобиля: что это такое, общее устройство и принцип работы - фото4

Стартер – непростое устройство, требующее повышенного внимания со стороны владельца транспортного средства. Даже малейшие шумы и помехи в работе рекомендуется оперативно устранять.

В следующих статьях рассмотрим устройство, функции и основные поломки генератора в авто. По традиции для примера возьмем простую модель от ВАЗ. Консультировать при написании этой статьи нас будут специалисты из того же «Генстара», вот анонс этой услуги на их сайте - ремонт генератора ВАЗ 2109. Следите за нашими обновлениями!
