Виды и особенности датчиков для аппаратов УЗИ

Виды и особенности датчиков для аппаратов УЗИ

От выбора датчика зависит работоспособность и эффективность использования устройства УЗИ. В зависимости от задач датчики могут отличаться:

  • формой;
  • размещением пьезоэлектрических элементов внутри устройства;
  • размером рабочей зоны;
  • рабочей частотой.

Что такое УЗИ датчик

Это прибор, излучающий ультразвуковые волны. Они отражаются от внутренних тканей человека и возвращаются назад. Принятый отраженный сигнал передается в компьютер, где специальная программа создает изображение. Основной элемент датчика, который и излучает, и принимает ультразвуковой сигнал - этопьезоэлектрический материал. По ссылке можно оценить виды датчиков УЗИ с конкретными ценами на них.

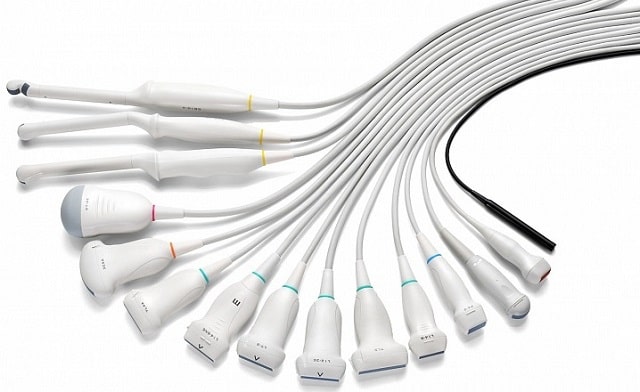

Виды и особенности датчиков для аппаратов УЗИ - фото1

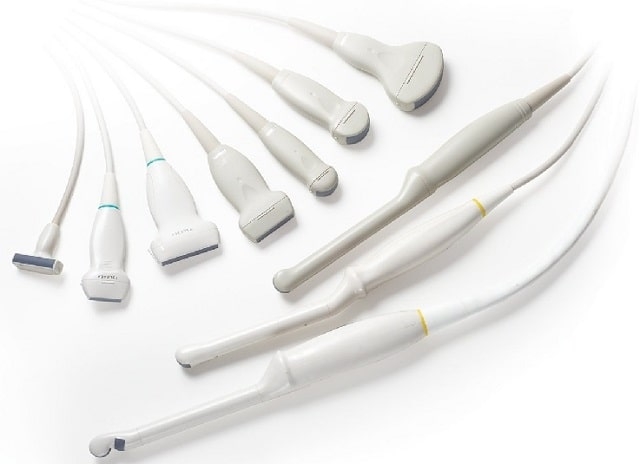

Виды УЗИ датчиков

Для обеспечения качества изображения для различных областей организма применяются устройства разной формы и характеристик. Большинство используются для работы снаружи. Их называют внешними. Но есть датчики которые размещают, внутри органов (влагалище, прямая кишка, пищевод).

Самые распространенные датчики УЗИ:

  • линейные;
  • конвексные (а также микроконвексные);
  • секторные фазированные.

Линейные

Такие устройства имеют несколько датчиков, расположенных в линию. Область сканирования при работе с таким прибором получается прямоугольная. Наиболее качественное разрешение получается в поверхностных слоях. Возможно получение 2D-, 3D- или 4D-изображения. Получение объемного изображения достигается тем, что кристаллы в корпусе двигаются по определенной траектории. Рабочая частота таких приборов в диапазоне 2,5-12 МГц.

Виды и особенности датчиков для аппаратов УЗИ - фото2

Линейные 2D-датчики применяются в таких областях:

  • сканирование сосудов;
  • регионарная анестезия с контролем УЗИ;
  • катетеризация сосудов с контролем УЗИ;
  • изучение молочных желез;
  • сканирование щитовидной железы;
  • лапароскопия;
  • сканирование мышц, суставов, сухожилий.

Линейные 3D/4D датчики имеют широкую контактную площадку и рабочую частоту от 7,5 до 11 МГц. Применяются для:

  • изучение молочных желез;
  • изучение щитовидной железы;
  • сканирование крупных сосудов.

Конвексные

Такие устройства имеют выпуклую криволинейную форму расположения. Его назначение – сканировать внутренние органы в глубине тела, не смотря на ухудшение качества изображения.

В зависимости от места сканирования, рабочей частоты и конструкции с помощью конвексного датчика получают плоское и объемное изображение. Конвексный 2D-датчик с широкой рабочей площадкой применяется для исследований:

  • органов в брюшной полости;
  • исследование малого таза;
  • диагностику плода.

Виды и особенности датчиков для аппаратов УЗИ - фото3

Конвексный 3D/4D -датчик с широкой рабочей площадкой применяется для исследований:

  • органов в брюшной полости у взрослых;
  • исследование малого таза взрослых;
  • диагностику плода.

Микроконвексные сканирующие устройства имеют меньшие размеры и применяются в педиатрии и неонатологии.

Секторные фазированные

Такие устройства еще называют кардиологическими. Форма размещения пьезо-элементов называется фазированной решеткой (по аналогии с радиоантеннами). Такие датчики лучше работают с глубокими слоями тела. Их конструкция позволяет наблюдать за внутренними органами в щель между ребрами. Их назначение:

  • сканирование в области сердца и транспищеводные исследования;
  • сканирование брюшной полости;
  • исследование головного мозга.

Самые качественные эхограммы головного мозга у детей получаются на частотах 5-7,5 МГц за счет небольших габаритов пациентов.

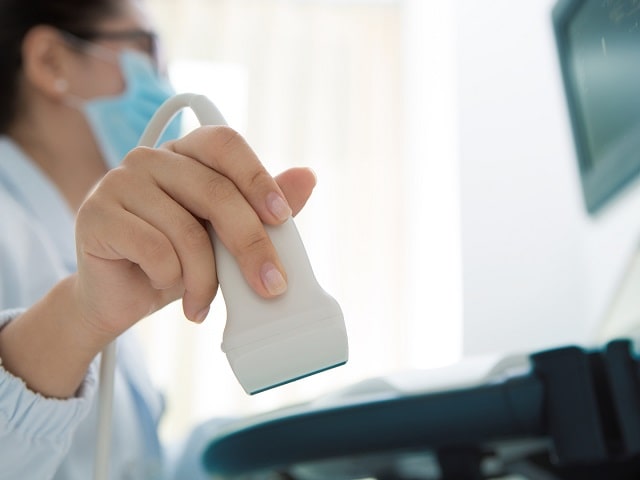

Виды и особенности датчиков для аппаратов УЗИ - фото4

Другие типы датчиков

Кроме широко используемых применяются менее распространенные, узкоспециализированные устройства:

  • Карандашные - для наблюдения за движением токов крови.
  • Внутриполостные, которые подразделяются на гинекологические:
    • вагинальные;
    • ректальные;
    • ректально-вагинальные.
  • Чреспищеводные (транэзофагельные) датчики, которые вводятся в желудок для лучшего наблюдения за сердцем.

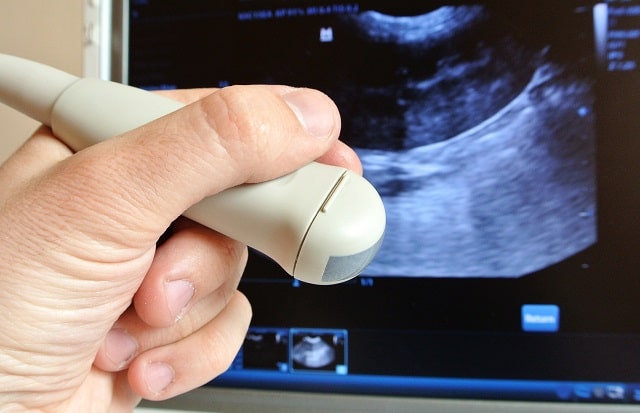

Виды и особенности датчиков для аппаратов УЗИ - фото5

Уход и обслуживание

Для продления срока службы необходимо выполнять следующие правила:

  • избегать механического повреждения;
  • избегать перегибов кабеля;
  • удалять гель после каждого использования;
  • при очистке не использовать спиртосодержащие растворы.
