Аббревиатура УЗИ расшифровывается как "ультразвуковое исследование". Аппарат УЗИ – это прибор, излучающий и принимающий звуковые колебания с определенной частотой. Волны частично отражаются или поглощаются внутренними органами и тканями организма, в результате чего с помощью специального ПО можно получить их изображение и даже видео на мониторе.

Частота колебаний ультразвуковых колебаний применяется от 1,5 до 29 МГц. Излучаются волны из микрокристаллов кварца, титана или бария в сканерах различной формы и назначения. Прибор УЗИ позволяет проводить исследования без хирургических приборов и повреждений наружных тканей организма.

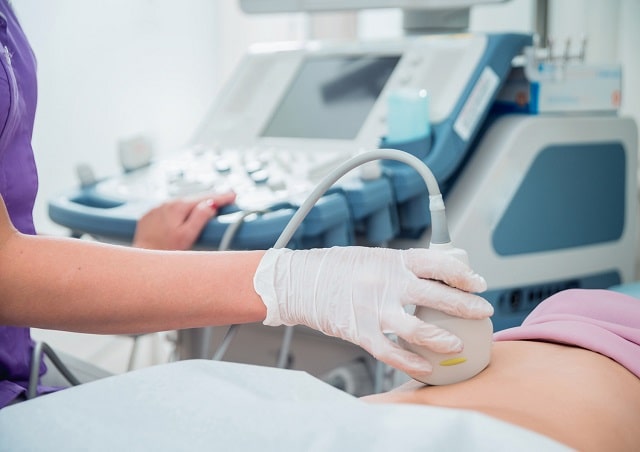

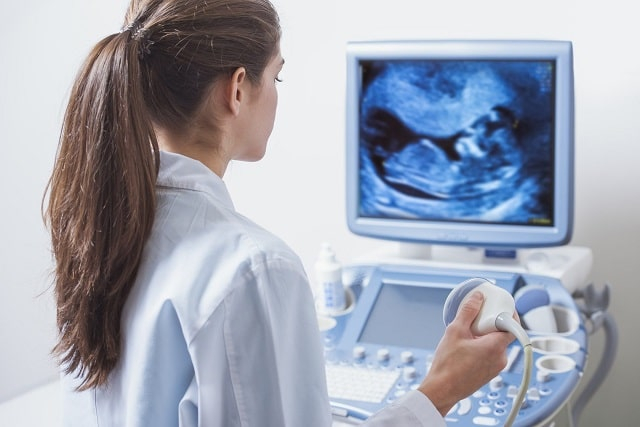

Аппарат УЗИ: как работает, виды, какой лучше и для чего - фото1

Аппараты УЗИ применяются при исследованиях:

  • беременности;
  • в урологии;
  • в гинекологии;
  • в офтальмологии;
  • в гастроэнтерологии;
  • в онкологии и других направлениях.

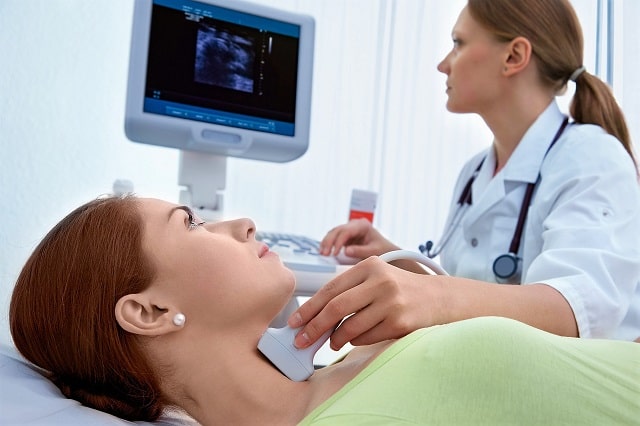

Аппарат УЗИ: как работает, виды, какой лучше и для чего - фото2

Конструкция и принцип действия аппаратов УЗИ

В основном все аппараты состоят из следующих основных частей:

  • Генератор - выдает непрерывные УЗ колебания определенной частоты и передает их на коммутатор и блок развертки.
  • Коммутатор - формируются импульсы тактовой частоты с заполнением ультразвуковыми колебаниями.
  • Ультразвуковой сканер - на него подаются импульсы из коммутатора. Отраженные от тканей разной плотности УЗ импульсы попадают в датчик и далее в коммутатор.
  • Из коммутатора отраженные импульсы попадают в усилитель, далее через фильтр и детектор в аналого-цифровой преобразователь (АЦП), где аналоговый сигнал преобразуются в цифровой и подается на вход компьютера. Там с помощью специального ПО на экране монитора формируется изображение.

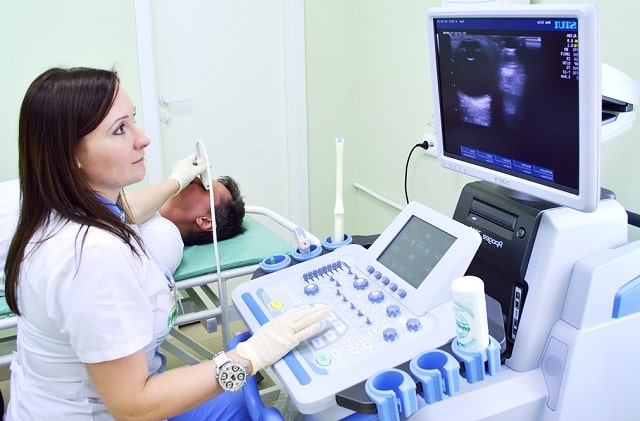

Аппарат УЗИ: как работает, виды, какой лучше и для чего - фото3

Виды аппаратов УЗИ

Имеются несколько режимов работы аппаратов УЗИ (возможны комбинации режимов):

  • Режим А - показывает амплитуду отраженного эхо-сигнала.
  • Режим М - преобразует в видео сигнал движущихся органов.
  • Режим В - показывает двухмерную картинку, которая отображает изменения эхосигнала. Картинки меняются 20 раз в минуту и создается иллюзия движения.
  • Режим Д - основан на эффекте Допплера (позволяет рассмотреть движение крови по сосудам).

По особенностям картинки, получаемой на экране монитора, аппараты УЗИ разделяются на категории:

  • 2D – стандартный аппарат отображает на экране орган по длине и ширине. Получается плоская двумерная картинка, но специалист легко определяет все отклонения от нормы. Используются импульсы с рабочей частотой в 2,5 – 3,5 МГц. Процедура не наносит вреда для матери и не родившегося ребенка, но выявляет патологию на ранних стадиях.
  • 3D – позволяет получить трехмерную объемную картинку. Можно определить пол ребенка, мама может увидеть лицо малыша и строение тела. Картинка получается черно-белой.
  • 4D – аппарат позволяет создать объемную голограмму внутреннего органа. Можно увидеть его в движении в режиме реального времени.

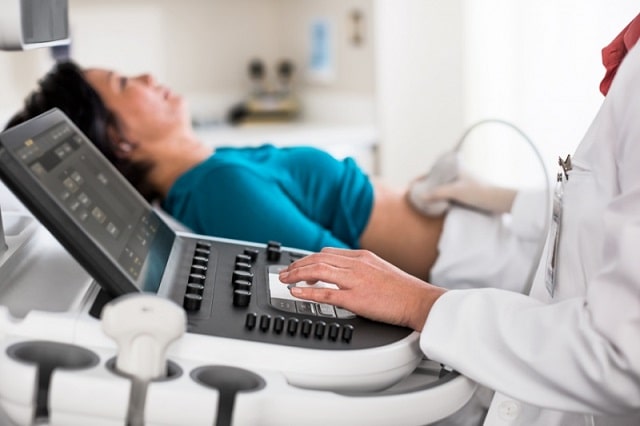

Аппарат УЗИ: как работает, виды, какой лучше и для чего - фото4

Еще одна характеристика по которой определяют качество аппарата - это число каналов, по которым уходит и приходит сигнал:

  • обычные сонографы – 16 каналов;
  • среднего класса - свыше 32;
  • повышенного качества – свыше 48;
  • высшего класса – свыше 64;
  • экспертного исполнения – несколько сотен.

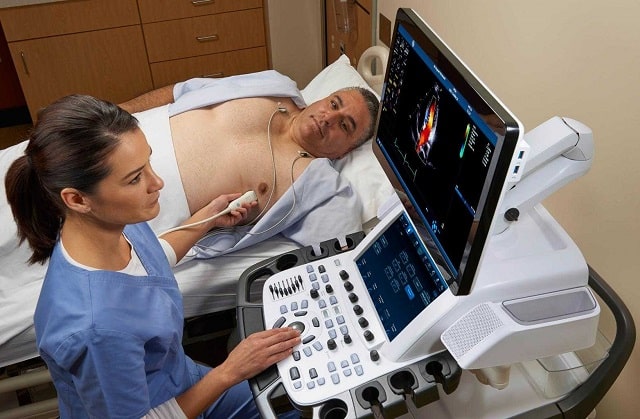

Аппарат УЗИ: как работает, виды, какой лучше и для чего - фото5

По конструкции используемого датчика аппараты бывают:

  • линейные - сканируют на глубину не более 11 см, но получают четкое изображение органа;
  • конвексные - для просмотра на глубину не более 25 см;
  • секторные - для получения крупного изображения;
  • секторальные фазированные - могут изменять угол сканирования;
  • внутриполостные - для помещения внутрь тела для исследования;
  • 3D или 4D - датчики получают объемное изображение;
  • матричные - для получения картинки одновременно в разных проекциях;
  • карандашные - для исследования сосудов.

Современные аппараты имеют много функций, улучшающих качество обследований. Кроме сканирования и получения эхограммы возможно и лечение. С помощью ультразвука можно прогревать внутренние участки тела на разной глубине, ускорять процессы заживления или разрушать камни, образовавшиеся во внутренних органах.
