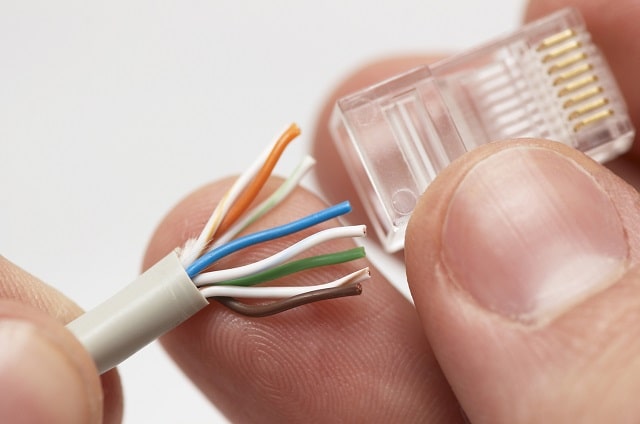

Кабель витая пара состоит из двух изолированных медных проводов, переплетенных между собой параллельно друг другу. Две или четыре пары помещены в общую изоляцию. Благодаря этому уменьшается электромагнитная индукция и перекрестные помехи между ними. Поля скрученных проводов нейтрализуют воздействие собственных и внешних магнитных полей. Витую пару применяют в телекоммуникации и размещении сетей LAN для Интернета. По ссылке можно купить витую пару, а ниже разберемся с особенностями кабелей этого типа.
Виды кабеля витая пара
Кабель витая пара различается по нескольким параметрам:
- форма сечения при поперечном срезе может быть круглой или плоской;
- жил в проводе может быть одна или много;
- способ экранирования и защита от помех электромагнитного излучения;
- цвет оболочки, который говорит о предназначении проводов.
Круглый провод универсальный, плоский предназначен для прокладывания в стенах под обоями, ковролином. Однако, он более чувствителен к помехам.
Одножильные провода называют монолитными. Они довольно хрупкие, поэтому их располагают в перегородках. Многожильные кабели состоят из пучков жил в общей изоляции. Это гибкий провод, который удобно укладывать по изгибам. Однако, не стоит использовать кабель длиннее 100 м, потому что при такой конструкции высокий коэффициент затухания.
Типы изоляции от электромагнитных помех
Все провода витая пара классифицируется на два типа:
- экранированные (FTP) – с электромагнитной защитой;

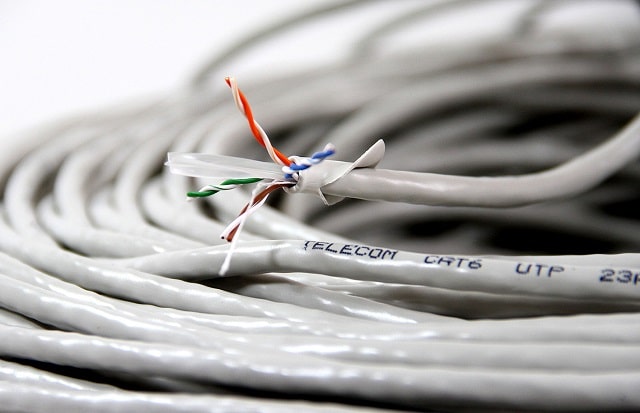

- неэкранированные (UTP) – без защиты от излучения.
Экранированные кабеля витой пары прокладывают вблизи электроприборов, трансформаторов и других источников электромагнитного излучения. Если поблизости нет таких устройств и оборудования, можно использовать неэкранированный кабель.

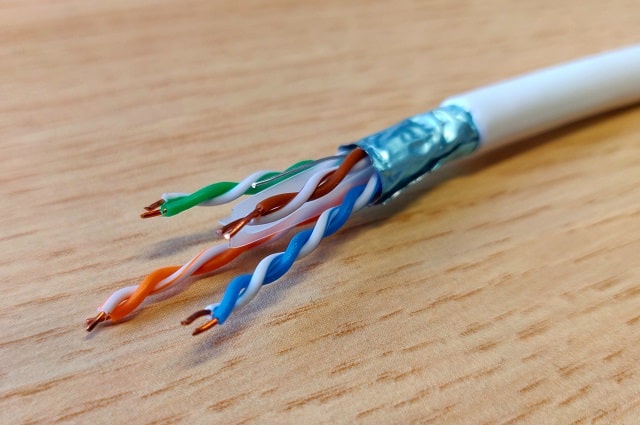

Экранированные кабели классифицируются так:
- U/FTP – каждая скрутка витой пары изолирована фольгой. Такой кабель подходит, если помехи незначительные.
- FTP – у всех скруток кабеля в единой оболочке из фольги.
- S/FTP – кабель, обернутый фольгой и дополнительной защитной оплеткой.
- SF/FTP – каждая скрутка обернута фольгой, есть дополнительный слой сетки из тонких проводов и еще один слой фольги. Такая изоляция дает максимальную защиту, поэтому такой провод применяют там, где высокое электромагнитное излучение.
Для изоляции в помещении используют витую пару в оболочке из ПВХ – поливинилхлорида. Этот материал устойчивый к щелочным и кислотным веществам, не горит. Для наружной прокладки кабеля оболочка должна быть из полиэтилена. Он не портится от перепадов температур, мороза, ультрафиолета.
Цвет оболочки указывает на то, в каких условиях можно применять кабель:
- черный – на улице;
- серый – в помещении;
- оранжевый – в местах с повышенной пожароопасностью.
Кабели витая пара различаются по скорости передачи сигнала. Наиболее популярный тип провода Cat6/6a. Его способность пропускать сигнал до 10 Гбит/сек. Он применяется при создании локальных Интернет-сетей, а также систем видеонаблюдения. Существуют кабели с более высокой частотой и повышенной скоростью передачи до 40 Гбит/сек.
